4,3 colio pralaidus IPS spalvotas TFT LCD ekrano modulis

Pagrindinės savybės

• Didelio ryškumo ekranas: tipiškas 500 cd/m² (mažiausiai 450 cd/m²) ryškumas, užtikrinantis aiškų matomumą net esant stipriam aplinkos apšvietimui.

• Platus temperatūros veikimas: palaiko darbinės temperatūros diapazoną nuo -20°C iki 60°C, tinka pramoninei aplinkai.

• Platūs žiūrėjimo kampai: tipiškas horizontalus 70° ir vertikalus 45°–60° kampas, leidžiantis patogiai žiūrėti iš kelių kampų.

• Greitas atsakas: įprastas 20 ms atsako laikas, idealiai tinka dinaminiams vaizdams rodyti.

• Energiją taupantis dizainas: veikia esant žemai 3,2 V įtampai su optimizuotu balto LED foninio apšvietimo efektyvumu.

„Tianfu“ pritaikyta 4,3 colio pralaidumo IPS spalvoto TFT LCD ekrano modulio specifikacija

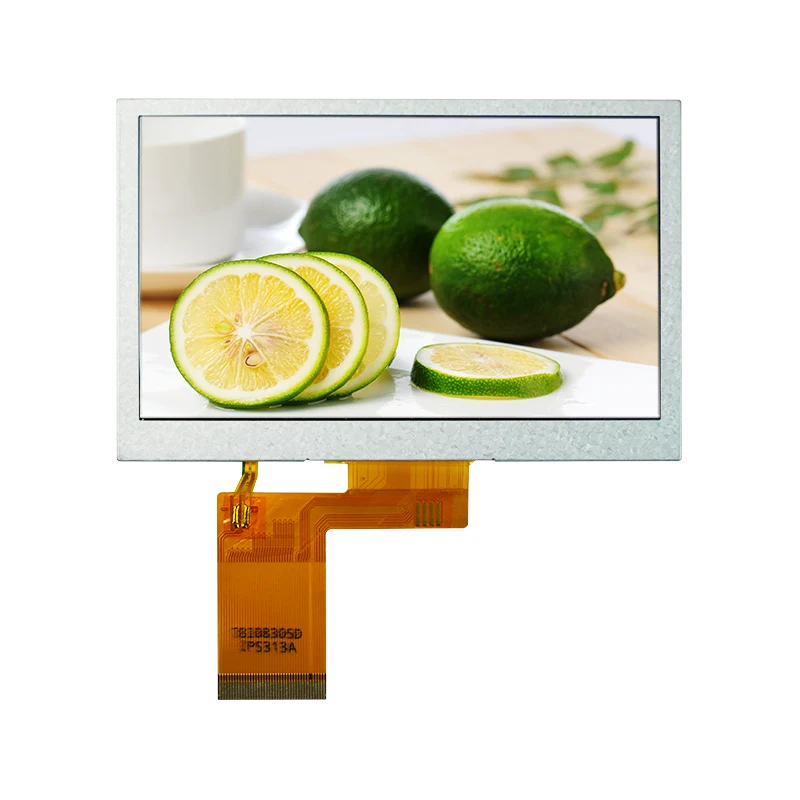

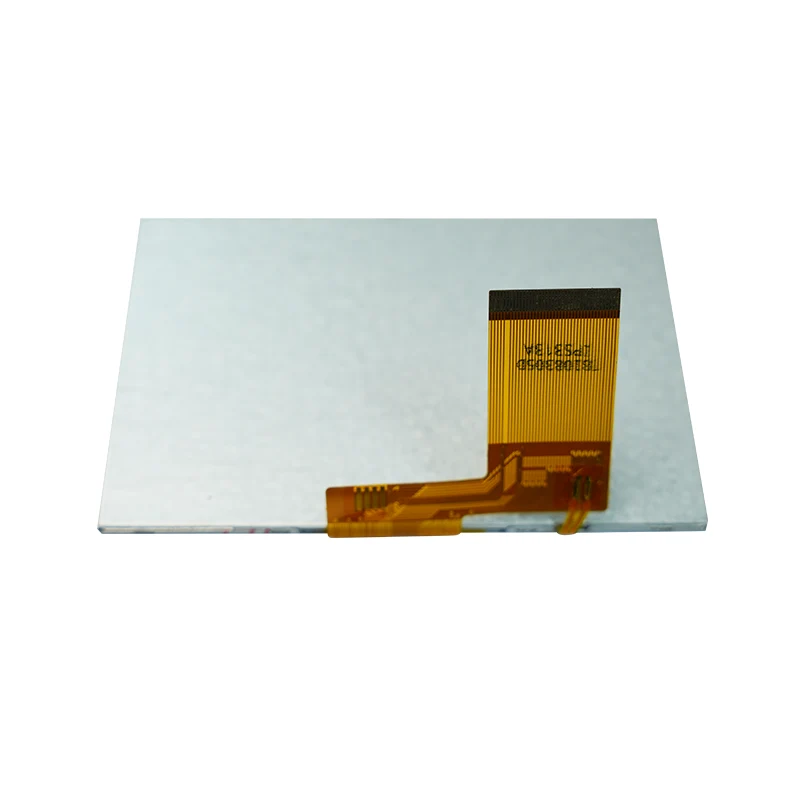

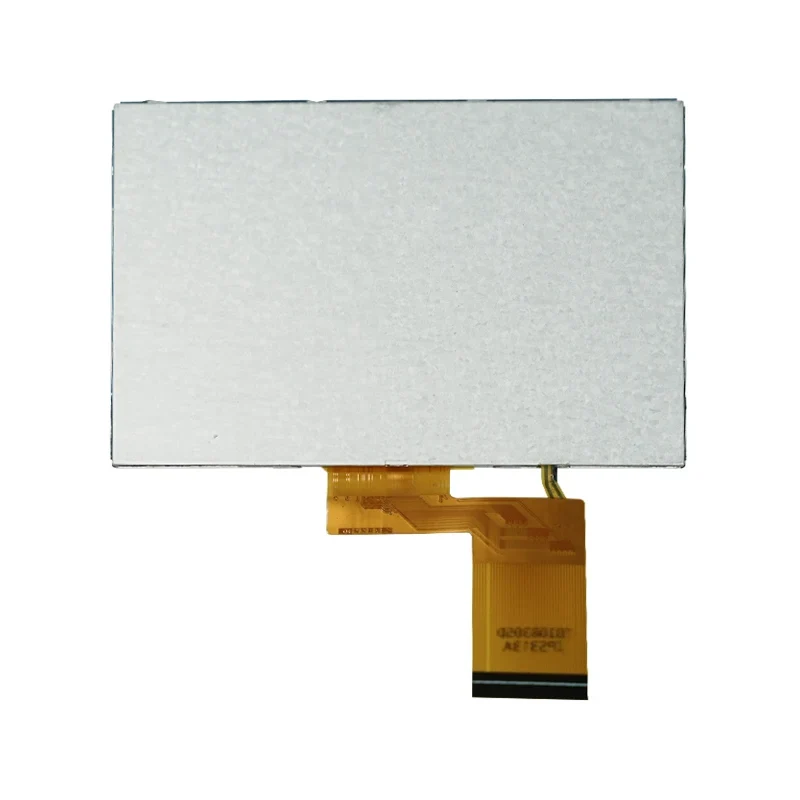

„Tianfu“ 4,3 colio pralaidus IPS spalvotas TFT LCD ekrano modulis

4,3 colio pralaidus IPS spalvotas TFT LCD ekrano modulis naudojamas įvairiose srityse:

Pramoninė automatika ir valdymas

• Pramoniniai HMI skydeliai: gamybos linijos stebėjimas, įrangos būsenos rodymas

• Bandymo ir matavimo prietaisai: Osciloskopas, spektro analizatoriaus ekrano sąsajos

• PLC valdymo terminalai: žmogaus ir mašinos sąsajos gamyklos automatizavimo sistemoms

Automobilių ir transporto sistemos

• Transporto priemonėse esantys navigacijos ekranai: antrinės rinkos automobilių navigacijos ekranai

• Informacija apie viešąjį transportą: autobusų stotelių atvykimo sistemos, bilietų pardavimo terminalai

• Statybinės technikos instrumentai: Ekskavatorius, krano valdymo pultai

Medicinos ir sveikatos priežiūros įranga

• Nešiojami medicinos prietaisai: monitorius, diagnostinės įrangos ekranai

• Sveikatos stebėjimo terminalai: bendruomenės sveikatos priežiūros įrenginių sąsajos

• Laboratoriniai instrumentai: analitinių prietaisų duomenų rodymo ekranai

Išmanieji namai ir daiktų internetas

• Išmanieji valdymo skydeliai: jutiklinės sąsajos namų centrinio valdymo sistemoms

• Apsaugos stebėjimo ekranai: Kurkite domofono sistemos ekranus

• Išmaniųjų prietaisų sąsajos: Aukščiausios klasės šaldytuvo, skalbimo mašinos valdymo pultai

Prekybos ir mažmeninės prekybos įranga

• POS sistemos: mažmeninės prekybos terminalų ekranai

• Reklamos informacijos ekranai: nedidelės skaitmeninių ženklų programos

Mūsų kliento įvertinimas: Industrial Thermostat Panel

Pramoninės įrangos gamintojas pasirinko šį modulį kaip savo temperatūros valdymo sistemos ekrano sąsają. Jis stabiliai veikė daugiau nei 2 metus šaldytuve esant -10 °C temperatūrai, nesumažėjęs ryškumas. Žiūrėjimo kampas atitinka kelių kampų stebėjimo reikalavimus.

1 klausimas: kokie yra maitinimo šaltinio reikalavimai šiam 4,3 colio TFT moduliui?

A: Moduliui reikalingi du maitinimo šaltiniai: 1) 3,2 V (įprastai) loginei sekcijai; 2) 12–16 V LED foniniam apšvietimui, įprasta 14 V vertė. Foninio apšvietimo srovė yra maždaug 40 mA. Norint išvengti įtampos svyravimų, turinčių įtakos ekrano veikimui, rekomenduojama naudoti stabilų DC-DC keitiklį.

2 klausimas: ar modulis gali normaliai veikti žemos temperatūros aplinkoje?

A: Taip, šis modulis buvo kruopščiai išbandytas ir gali normaliai veikti aplinkos temperatūros diapazone nuo -20°C iki 60°C. Esant žemai temperatūrai, pradinis įjungimo laikas gali šiek tiek pailgėti (maždaug 1–2 sekundes), tačiau ekrano veikimas neturi įtakos. Laikymo temperatūros diapazonas yra nuo -20°C iki 70°C.

3 klausimas: kokios yra modulio žiūrėjimo kampo charakteristikos? Kokios montavimo pozicijos tinka?

A: Šis modulis turi 12 valandos žiūrėjimo kampo dizainą, kai įprastas horizontalus matymo kampas yra 70°, o vertikalus matymo kampas yra 45°–60°. Jis tinkamas montuoti tokioje padėtyje, kuri yra stebinčiojo akių lygyje arba šiek tiek aukščiau. Programoms, kurioms reikalingas vaizdas iš kelių kampų, rekomenduojama reguliuoti montavimo kampą arba pasirinkti modelį su kitomis žiūrėjimo kampo specifikacijomis.

4 klausimas: ar 20 ms atsako laikas palaiko vaizdo įrašų atkūrimą?

A: Įprastas 20 ms (daugiausia 30 ms) atsako laikas gali palaikyti daugumą programų scenarijų, įskaitant duomenų atnaujinimus, GUI perjungimą ir standartinės raiškos vaizdo įrašų atkūrimą. Didelės spartos judesio vaizdo ar žaidimų programoms rekomenduojama pasirinkti specialų modelį su trumpesniu atsako laiku.

5 klausimas: kokia yra modulio eksploatavimo trukmė ir foninio apšvietimo pablogėjimas?

A: Esant vardinėms veikimo sąlygoms, modulio tarnavimo laikas yra daugiau nei 30 000 valandų. LED foninio apšvietimo ryškumas paprastai sumažėja mažiau nei 10 % per 10 000 valandų. Norint pailginti foninio apšvietimo tarnavimo laiką, rekomenduojama vengti eksploatavimo esant maksimaliam ryškumui ilgą laiką.

6 klausimas: ar jis palaiko jutiklinę funkciją?

A: Šis modelis yra tik ekrano modulis ir jame nėra jutiklinės funkcijos. Tačiau galime pateikti atitinkamus varžinius arba talpinius jutiklinio ekrano komponentus ir padėti laminavimo procese. Jutiklinį ekraną reikia įsigyti ir integruoti atskirai.

Tiekimo politikos pavyzdys

Mėginių prieinamumas: mažos partijos 1–10 vienetų mėginiai yra prieinami klientams įvertinti ir išbandyti.

Pridedama dokumentacija: į kiekvieną paketo pavyzdį įeina:

• Užpildykite gaminio duomenų lapą

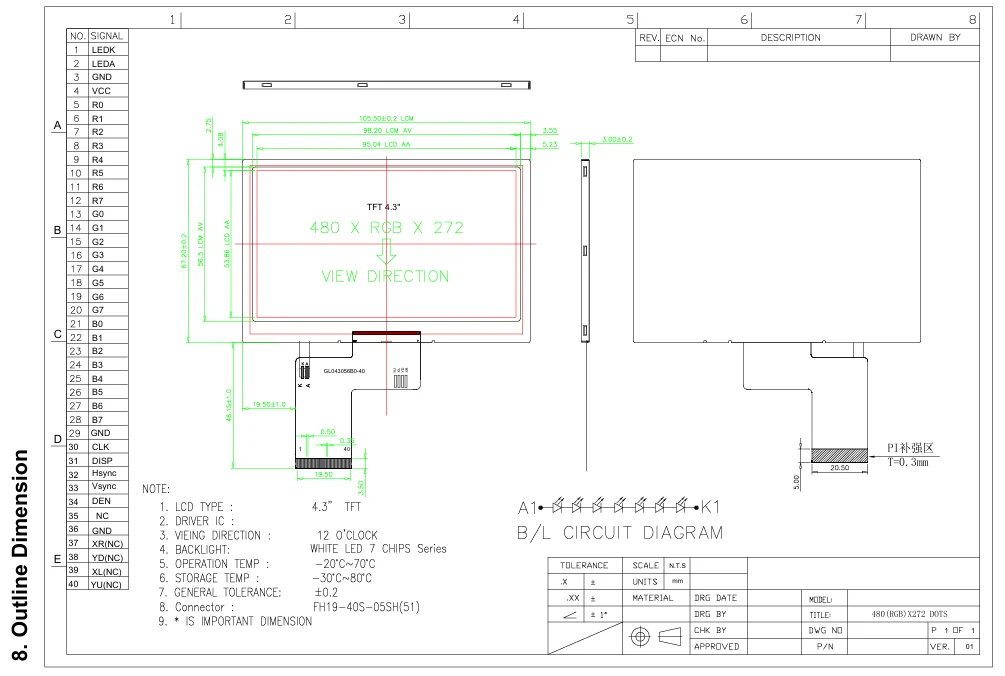

• Mechaniniai brėžiniai (CAD failai DXF/STEP formatais)

• Kaiščių apibrėžimai ir elektros prijungimo schema

• Rekomenduojamas inicijavimo laikas ir registro konfigūracijos kodas

• Saugaus veikimo ir ESD apsaugos nurodymai

Vertinimo rekomendacijų pavyzdžiai

Prieš pateikdami užklausą pavyzdžių, įsitikinkite, kad jūsų techninė komanda turi šias galimybes:

• Vairavimo galimybės: galimybė tiekti 3,2 V loginį maitinimą ir 12–16 V LED foninio apšvietimo maitinimą moduliui

• Sąsajos suderinamumas: sistemos pagrindinėje plokštėje gali būti FH19-40S-0.5SH(51) 40 kontaktų jungtis arba lygiavertis adapterio sprendimas

• Signalo palaikymas: pagrindinis valdymo lustas gali išvesti RGB 24 bitų arba 16 bitų lygiagrečios sąsajos signalus

• Šiluminės aplinkybės: jūsų įrenginio viduje rezervuota pakankamai šilumos išsklaidymo vietos
