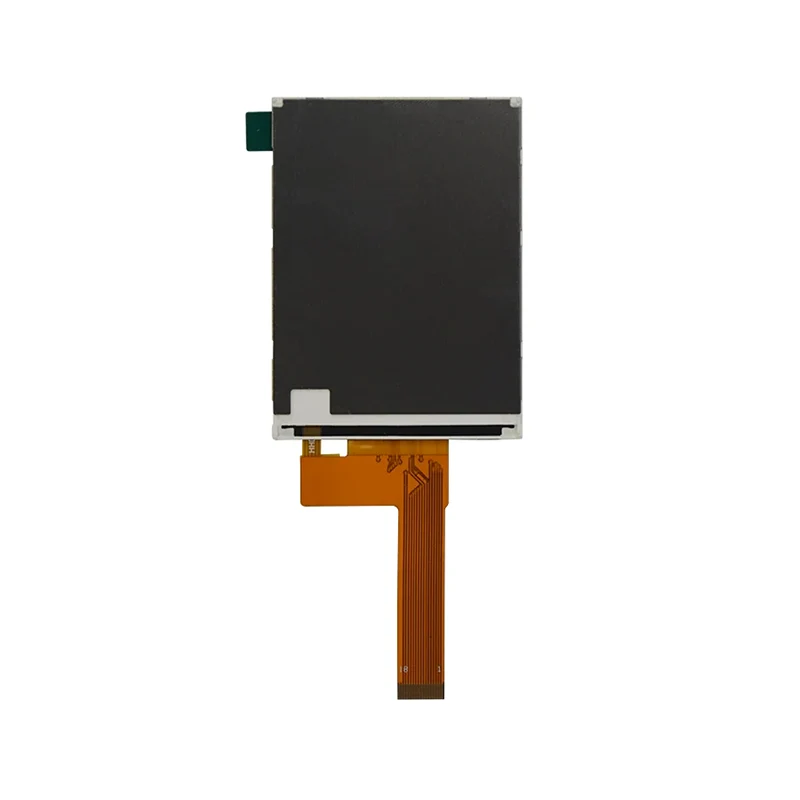

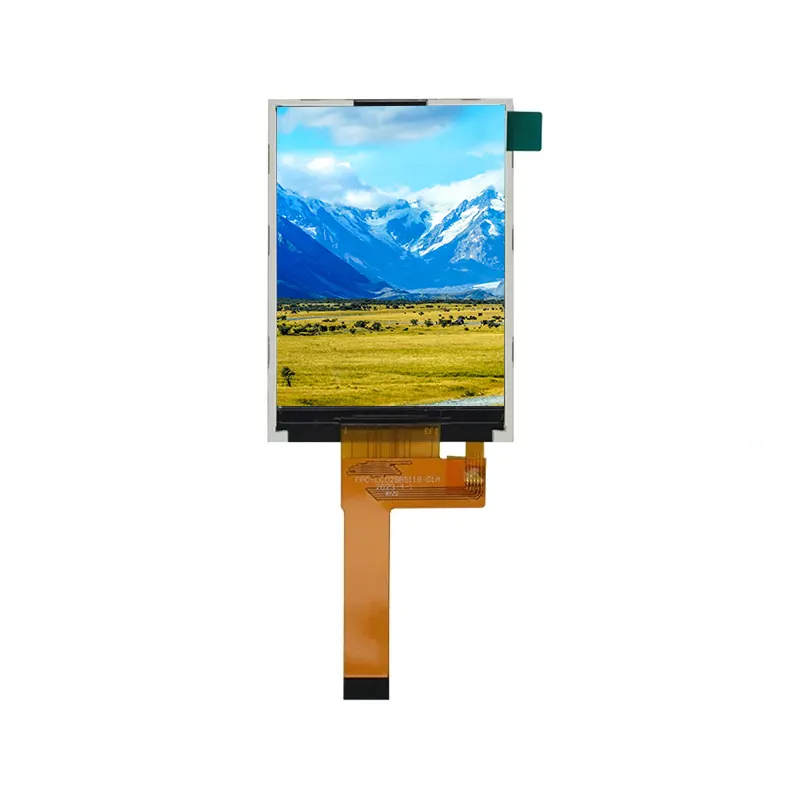

2,7 colio grafinis standartinis TN TFT LCD ekrano modulis

2,7 colio grafinis standartinis TN TFT LCD ekrano modulis pirmiausia naudojamas pramoniniuose ir išmaniuosiuose namų LCD ekranuose. Tokie kaip:

1.Pramoninis delninis terminalas

Pramoniniai delniniai kompiuteriai: pasirinktiniai LCD ekranai, skirti PDA / brūkšninių kodų skaitytuvams

Patvarūs LCD | Puikiai tinka pramoniniams detektoriams ir duomenų terminalams

Pažangūs skystųjų kristalų ekranai, skirti inventoriaus skaitytuvams ir nešiojamiesiems spausdintuvams

Aukštos kokybės ekranai – skirti pramoniniams delniniams įrenginiams

2. Išmanieji namai

Išmaniųjų namų valdymo skydeliai | Individualūs pažangūs LCD sprendimai

Patvarūs LCD ekranai, skirti kavos virimo aparatams, robotams dulkių siurbliams ir orkaitėms

Išmanieji namų ekranai – aukštos kokybės ir pritaikyti pagal užsakymą

Detalės

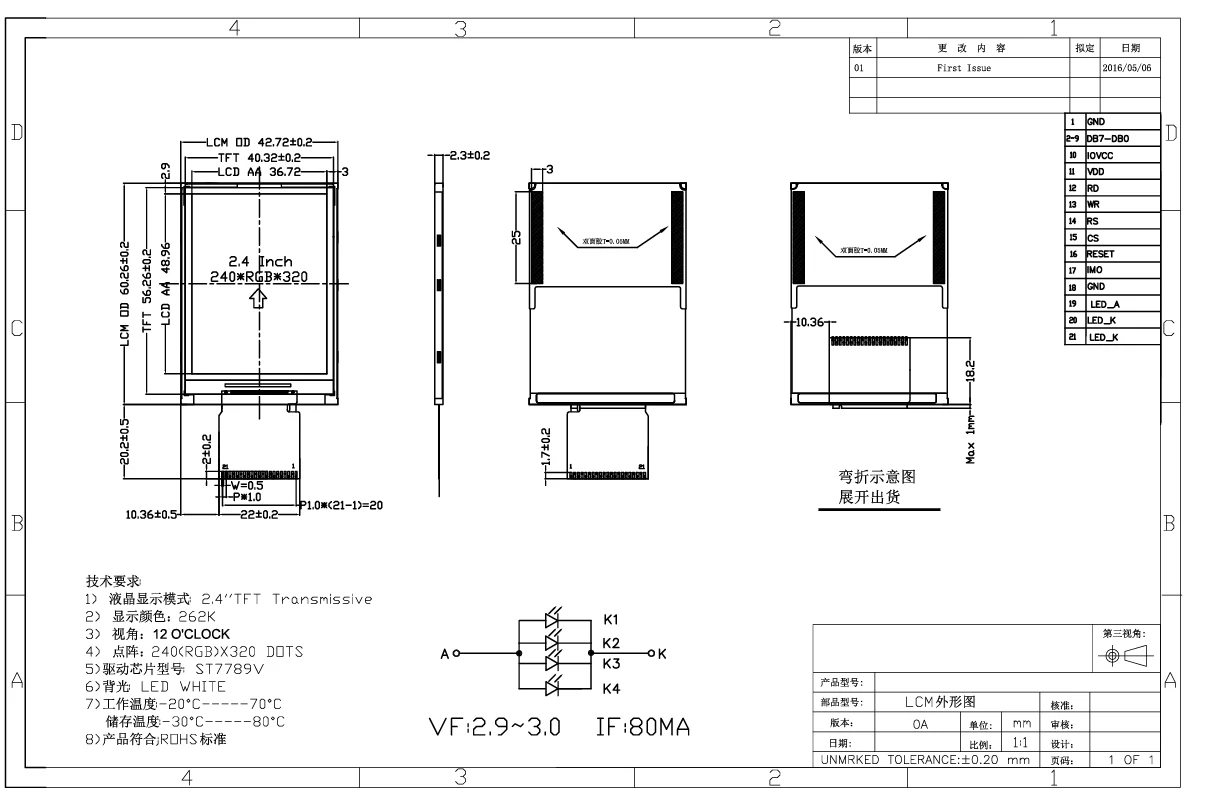

„Tianfu“ pritaikyta 2,7 colio grafinio standartinio TN TFT LCD ekrano modulio specifikacija

Realaus pasaulio taikomųjų programų patirtis iš Tianfu: mobiliojo duomenų terminalo gamintojo perspektyva

„Kuriant naujos kartos pramoninį PDA, šis 2,7 colio grafinis standartinis TN TFT LCD ekrano modulis tapo mūsų geriausiu pasirinkimu. Jo didelio ryškumo foninis apšvietimas (pritaikėme 500 cd/m² versiją) ir apsauga nuo akinimo visiškai pašalino sudėtingo ekrano turinio atpažinimo esant stipriam lauko apšvietimui problemą.

„960 × 240 plačiaekranio ekrano santykis puikiai suderinamas su mobiliųjų duomenų terminalų sąveikos logika: horizontalios erdvės pakanka pilnai rodyti brūkšninius kodus ir važtaraščių numerius, o vertikalus išdėstymas puikiai dera prie klasikinio vartotojo sąsajos dizaino „informacijos rodymo sritis + apatiniai fiksuoti mygtukai“, leidžiantys efektyviai veikti kompaktiškoje erdvėje.

"SPI sąsajos mažo energijos suvartojimo funkcija tiesiogiai pagerina gnybtų baterijos veikimo laiką. Kai modulio loginis energijos suvartojimas yra tik 8 mA, kartu su mūsų pačių sukurta foninio apšvietimo klasifikavimo valdymo strategija, bendras įrenginio baterijos veikimo laikas pailgėjo maždaug 18% nuolatinio nuskaitymo veikimo scenarijus."

„Modulio stabilumas plačioje temperatūroje (nuo -20 °C iki +70 °C) ir mechaninis patikimumas išlaikė mūsų griežtus testus, įskaitant aukštą žemą temperatūrą ir kritimo nuo 1,2 metro bandymus, visiškai atitinkančius ilgaamžiškumo reikalavimus pramoninėje aplinkoje.

Tikslinis optimizavimas ir palaikymas

Mes teikiame patobulintus sprendimus tokioms programoms:

Išskirtinės savybės: patobulinta foninio apšvietimo tvarkyklė (palaikanti PWM pritemdymą / greitą pažadinimą), pirštinių prisilietimas, anti-interferencinis dizainas ir energiją taupančio režimo rinkinys.

Pramonės pritaikymas: yra pritaikytų versijų, optimizuotų tokiems scenarijams kaip greitoji logistika, sandėliavimas šaltoje grandinėje ir patikrinimai lauke.

Greitas palaikymas: pateikite suderinamus etaloninius dizainus su pagrindiniais nuskaitymo varikliais, gamybos linijos testavimo įrankiais ir ilgalaike tiekimo garantija.

Klientų atsiliepimai

"Per pastaruosius 18 mėnesių bendrai panaudojome daugiau nei 35 000 šio modulio vienetų trijuose mūsų terminalo produktuose. Mus labiausiai tenkina puiki partijų nuoseklumas ir itin greitas techninės pagalbos atsakas, kuris suteikia tvirtą garantiją mūsų didelio masto gamybai ir priežiūrai po pardavimo. Tianfu yra patikima ir pritaikyta LCD gamykla, jais visada pasitikime."

„Tianfu“ 2,7 colio TFT LCD ekrano modulio taikymas

Tianfu vedimo laikas

DUK

Q1: Kaip pasirinkti tarp SPI ir RGB sąsajų?

A: Dvi sąsajos atitinka skirtingus programos reikalavimus:

SPI sąsajoje yra nedidelis kaiščių skaičius (paprastai 3–4 duomenų eilutės), idealiai tinka scenarijus, kai MCU kaiščių ištekliai yra riboti, o atnaujinimo dažnio reikalavimai yra maži, pvz., rodomi statiniai vaizdai arba lėtai atnaujinami duomenys.

RGB sąsaja leidžia lygiagrečiai perduoti duomenis su didesniu atnaujinimo dažniu, tinka dinaminiam turiniui, vaizdo įrašams ar greitai besikeičiančiai grafikai rodyti, tačiau tam reikia daugiau pin resursų.

2 klausimas: kodėl apšvietimui reikalinga palyginti didelė 8,7–10,2 V įtampa?

A: Šis modulis turi foninio apšvietimo dizainą su keliais lygiagrečiai prijungtais šviesos diodais. Palyginti aukštas įtampos reikalavimas paprastai reiškia, kad foninį apšvietimą sudaro keli nuosekliai sujungti šviesos diodai, kurie gali užtikrinti vienodą ir pakankamą ryškumą. Faktiškai naudojant, reikalinga speciali foninio apšvietimo tvarkyklės grandinė; jo negalima tiesiogiai prijungti prie 3,3 V loginio maitinimo šaltinio.

3 klausimas: ar modulio veikimo temperatūros diapazonas atitinka pramoninio naudojimo reikalavimus?

A: Taip. Darbinės temperatūros diapazonas nuo -20°C iki +70°C atitinka daugumos pramoninės aplinkos reikalavimus. Ekstremalesnėms aplinkoms (pavyzdžiui, dirbtuvėms lauke esant dideliam šalčiui ar aukštai temperatūrai), galime pasiūlyti plačios temperatūros versiją (reikalingas pritaikymas), atitinkančią specialius reikalavimus nuo -40°C iki +85°C.

4 klausimas: ar modulio veikimo temperatūros diapazonas atitinka pramoninio naudojimo reikalavimus?

A: Taip. Darbinės temperatūros diapazonas nuo -20°C iki +70°C atitinka daugumos pramoninės aplinkos reikalavimus. Ekstremalesnėms aplinkoms (pavyzdžiui, dirbtuvėms lauke esant dideliam šalčiui ar aukštai temperatūrai), galime pasiūlyti plačios temperatūros versiją (reikalingas pritaikymas), atitinkančią specialius reikalavimus nuo -40°C iki +85°C.

5 klausimas: kaip valdyti šį ekraną? Kokios periferinės grandinės reikalingos?

A: Pagrindinė sistema reikalauja:

3,3 V loginis maitinimo šaltinis (tikslumas ±5 %)

8–10 V foninio apšvietimo tvarkyklės grandinė (nuolatinė srovė 15–25 mA)

MCU arba ekrano valdiklis (palaikomas SPI arba RGB sąsaja)

Pasirenkama: jutiklinio ekrano valdiklis (versijoms, kuriose įgalintas jutiklinis ekranas)

Mes teikiame išsamias etalonines projektavimo schemas ir tvarkyklių pavyzdžių kodus (palaikomas platformas, tokias kaip STM32, ESP32 ir Arduino).

6 klausimas: kokie tinkinimo aspektai palaikomi šiame ekrane?

A: Mes siūlome pramonėje pirmaujančias modulines tinkinimo paslaugas su pagrindinėmis tinkinimo parinktimis, įskaitant:

Sąsajos ir PIN tinkinimas

Sureguliuokite FPC jungties padėtį ir kaiščių tvarką, kad atitiktų jūsų PCB išdėstymą

Tinkinkite SPI sąsajos komandų rinkinius, kad jie atitiktų jūsų pagrindinį valdymo lustą

Pridėkite I2C sąsają jutikliniams ekranams arba aplinkos šviesos jutikliams

Optinis našumo reguliavimas

Pakeiskite skystųjų kristalų medžiagas su skirtingais žiūrėjimo kampais (IPS/FFS/TN)

Foninio apšvietimo ryškumo reguliavimas (pasirenkamas diapazonas: 150–800 cd/m²)

Keisti poliarizatoriaus kampą (0°/90°/180°/270°)

Pridėkite paviršiaus apdorojimo priemonių, pvz., apsaugos nuo akinimo ir pirštų atspaudų

Mechaninės konstrukcijos pritaikymas

Sureguliuokite bendrą modulio storį (minimalus storis iki 1,8 mm)

Pakeiskite FPC ilgį ir kabelio išėjimo kryptį

Pridėkite arba sumažinkite montavimo angų vietas

Pritaikykite rėmo dizainą pagal specifinius sandarinimo reikalavimus

Ypatingas prisitaikymas prie aplinkos

Plačios temperatūros versija (-40°C iki +85°C)

Didelio ryškumo versija, užtikrinanti matomumą lauke

Vibracijai atspari sustiprinta konstrukcija
