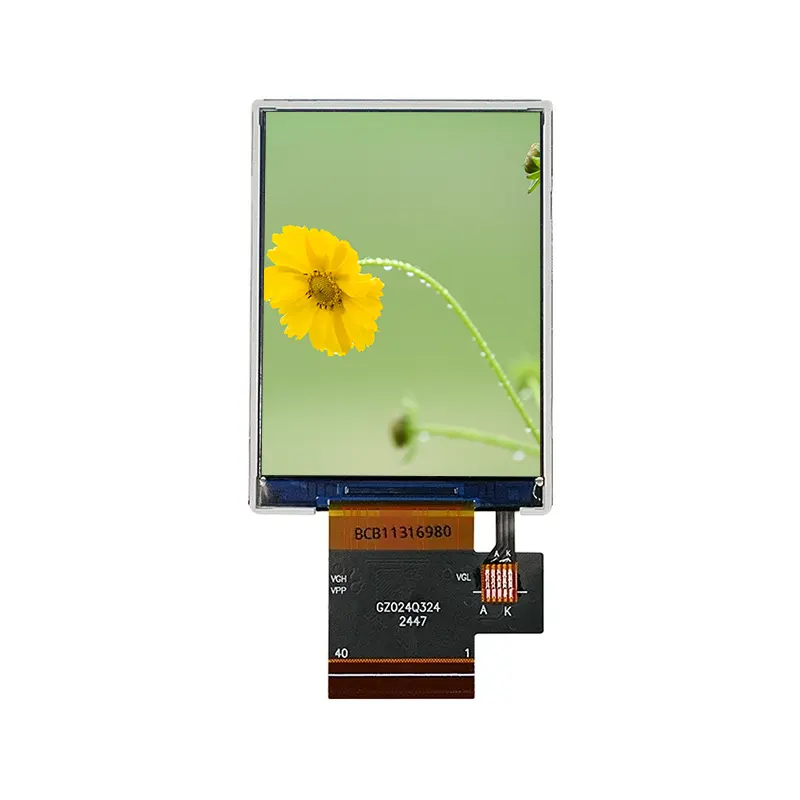

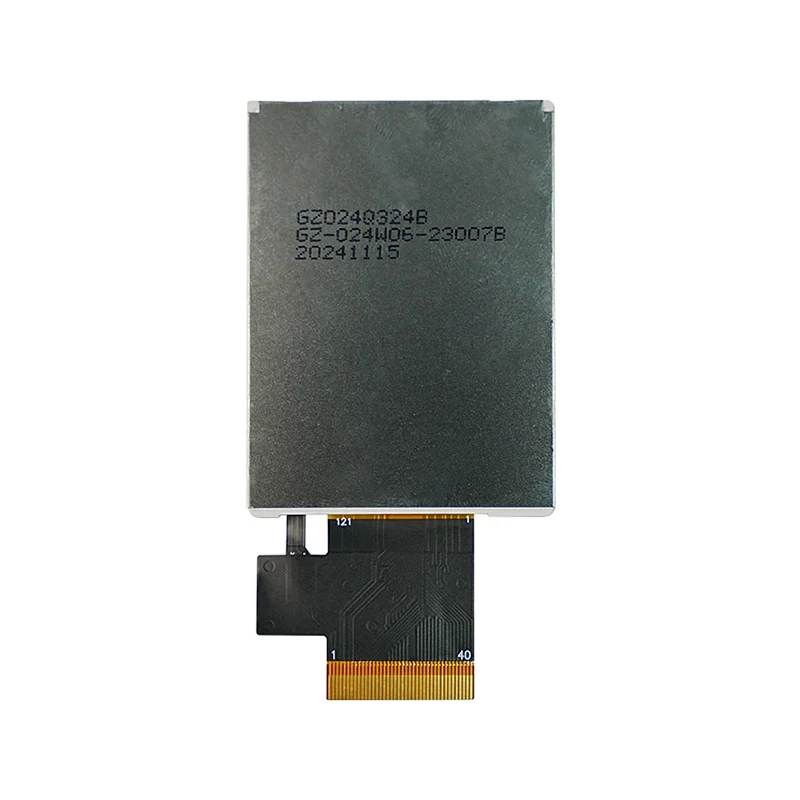

2,4 colio plačios temperatūros TN TFT LCD ekrano modulis

Kaip ilgalaikis LCD tiekėjas ir gamintojas Kinijoje, TF visada daugiausia dėmesio skyrė aukštos kokybės produktų gamybai. 2,4 colio plačios temperatūros TN TFT LCD ekrano modulis yra suderinamas su pagrindiniais mikrovaldikliais. Įprastas 280–300 cd/m² ryškumas ir 200:1 kontrasto santykis.

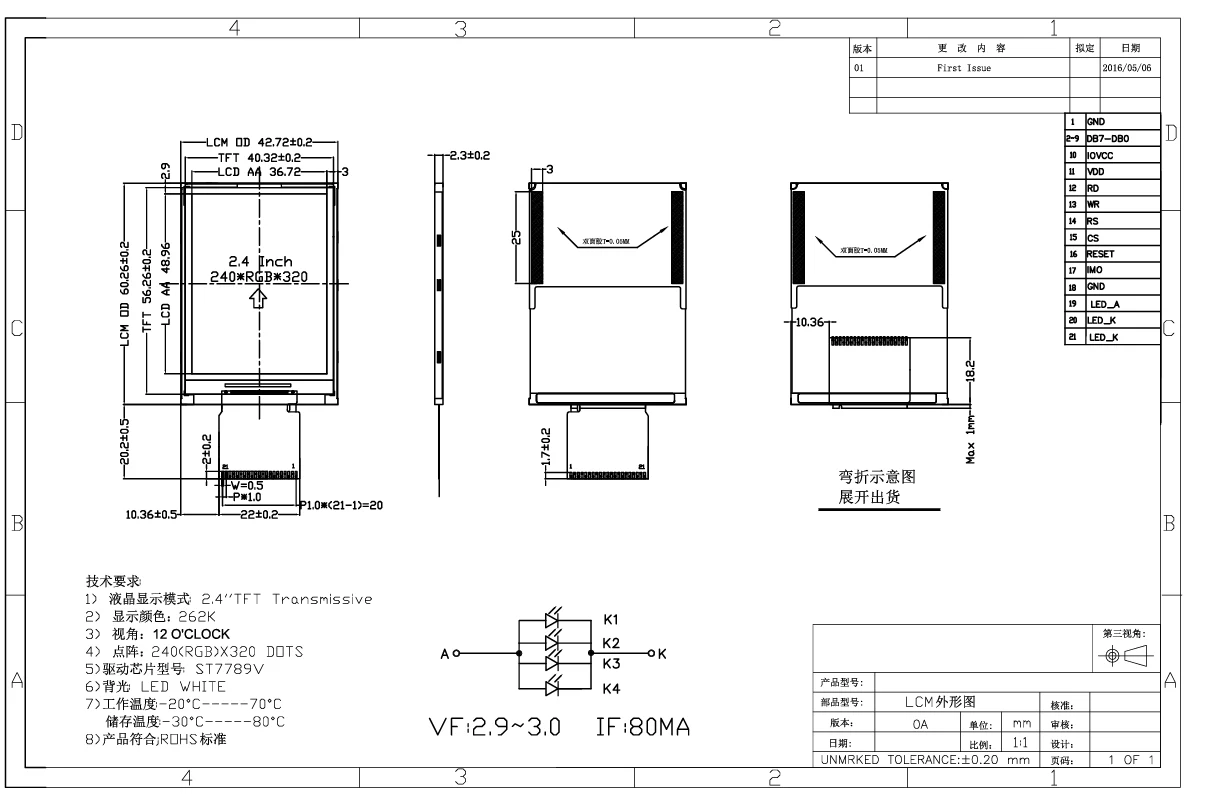

TFT LCD ekrano modulio specifikacija

LCD ekrano modulio informacija

Dėl didelio patikimumo, mažo energijos suvartojimo ir kompaktiško dizaino šis ekrano modulis idealiai tinka įvairioms programoms, kurioms reikalingas aukštos kokybės grafinis ekranas:

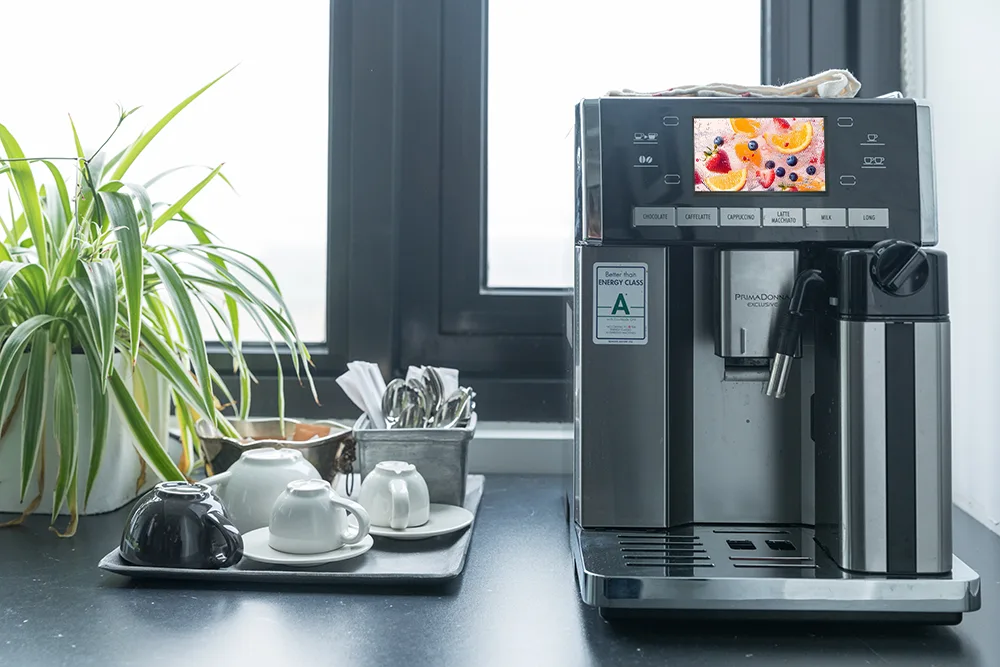

Buitinė technika

Išmaniųjų buitinių prietaisų, tokių kaip skalbimo mašinos, džiovyklės ir indaplovės, ekranų skydeliai. TFT moduliai, skirti rodyti plovimo programas, laiką, temperatūrą ir klaidų kodus, pagerina vartotojo sąveikos patirtį ir gaminio klasę.

Pramoninis valdymas ir HMI

Kompaktiškų PLC, prietaisų skydelių, jutiklių duomenų rodymo ekranų ir gamybos linijų stebėjimo terminalų sąsajos.

Medicinos ir sveikatos prietaisai

Nešiojamų monitorių, kraujo gliukozės matuoklių ir infuzinių pompų parametrų rodymo sąsajos.

Buitinė elektronika

Nešiojami žaidimų pultai, išmaniųjų laikrodžių prototipai, mini nuotraukų rėmeliai ir delniniai terminalai.

IoT ir išmaniųjų namų sistemos

Termostatų, apsaugos skydelių ir išmaniųjų jungiklių ekranai.

LG klasės pritaikymas: pritaikyti ekrano sprendimai, optimizuoti aukščiausios kokybės buities prietaisams

Mes tiekiame ne tik standartinius produktus, bet ir puikiai pritaikome, kad atitiktų griežtus aukščiausios klasės prekių ženklų klientų reikalavimus. Sėkmingai bendradarbiaudami su LG skalbimo mašinomis demonstruojame savo viso ciklo pritaikymo galimybes nuo paklausos suderinimo iki masinės gamybos pristatymo.

Tinkinimo paslauga veikia: LG skalbimo mašinos projekto atvejo tyrimas

LG pristatėme ne tik atskirus ekrano modulius – pateikėme visiškai integruotą, pritaikytą ekrano sprendimą:

Išsamus sąsajos ir protokolo pritaikymas: optimizavome tinkamos lygiagrečios sąsajos laiką, atsižvelgdami į pagrindinio valdymo lusto charakteristikas, užtikrindami ekrano atnaujinimą be trikdžių ir be kadrų net esant dideliems elektromagnetiniams trukdžiams, kuriuos sukuria veikiantis variklis.

Pasirinktinis foninis apšvietimas ir optinis derinimas: taikydami išsklaidytą pralaidų akrilo dangtelį skalbimo mašinos skydelyje, perkalibravome foninio apšvietimo ryškumą (stabilizavosi ties 300 cd/m²) ir vienodumą, pašalindami kraštų šešėlius, kad užtikrintume švelnų ir aiškų skaitmenų ir piktogramų rodymą įvairiomis aplinkos apšvietimo sąlygomis.

Struktūrinis sutvirtinimas ir pritaikymas aplinkai: pakoregavome FPC kabelio maršrutą ir ilgaamžiškumą pagal montavimo struktūrą ir vidinės erdvės apribojimus, o modulį užtepėme drėgmei atsparia danga, veiksmingai atsparia didelės drėgmės aplinkai skalbyklose.

Patikimumo patvirtinimas: Bendradarbiavome su klientu, kad atliktume tikslinius nepalankiausius testus, kurie gerokai viršija pramonės standartus, įskaitant nuolatinį veikimą aukštoje temperatūroje ir didelėje drėgme, kondensacijos ciklo bandymus ir ilgalaikius vibracijos bandymus, susijusius su variklio veikimu, su puikiu bandymo duomenų našumu.

Šis sėkmingas bendradarbiavimas įtvirtino mūsų, kaip aukščiausios kokybės buitinės technikos gamintojų, pageidaujamo ekrano partnerio, poziciją.

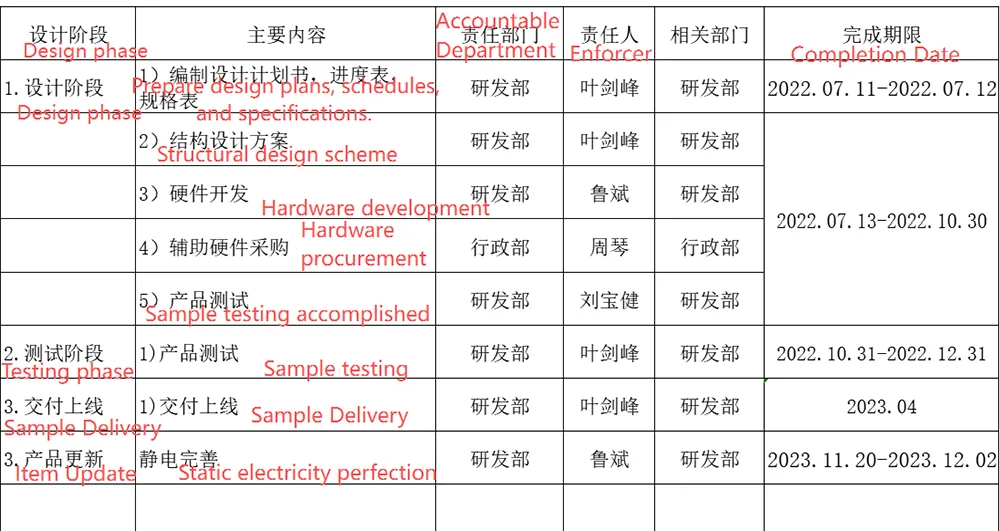

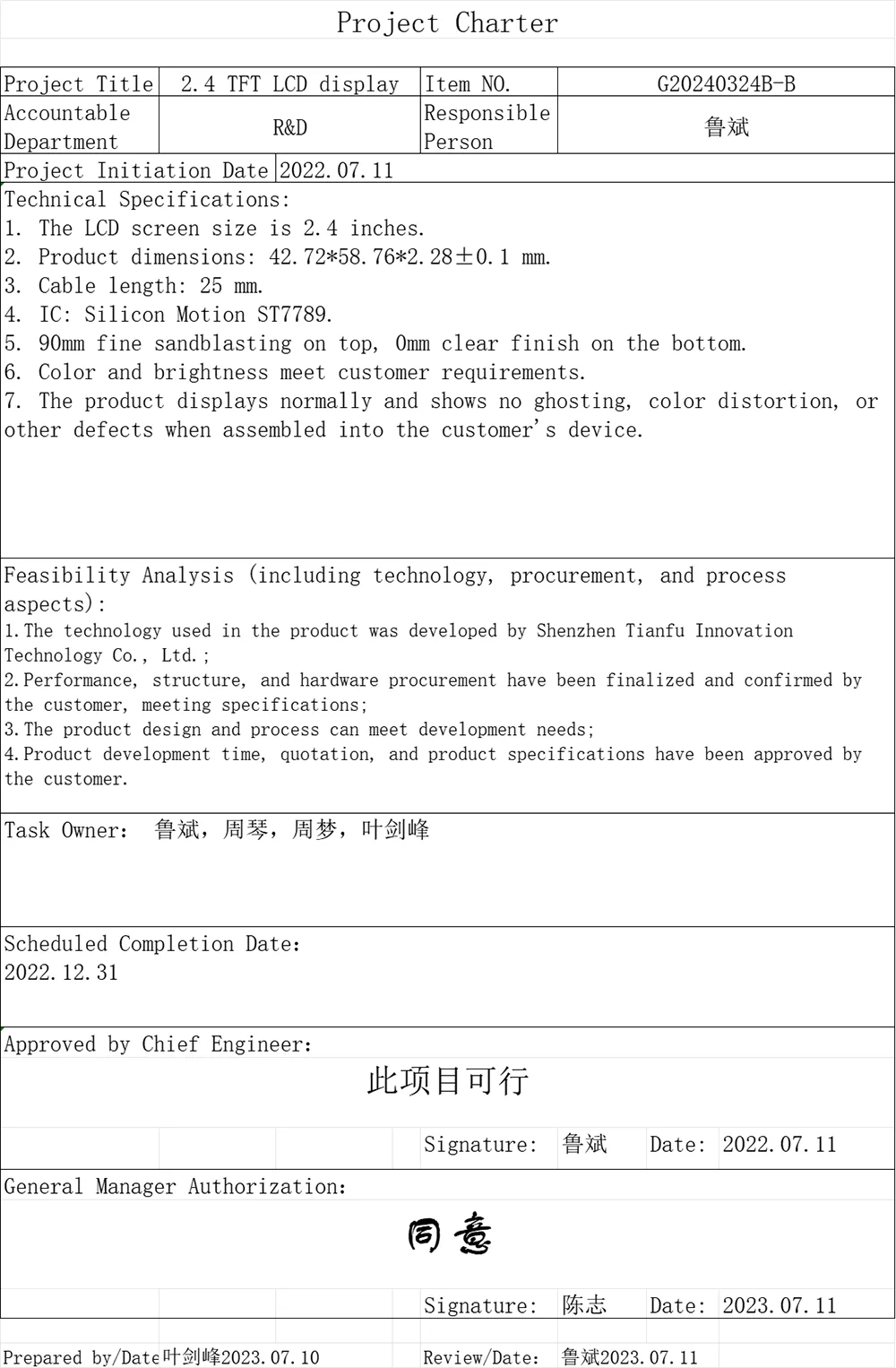

Išsamios tinkinimo paslaugos ir procesų srautas

Remdamiesi savo patirtimi aptarnaujant pirmaujančius klientus, tokius kaip LG, sukūrėme sistemingą tinkinimo procesą, kuris lanksčiai atitinka jūsų unikalius reikalavimus:

Reikalavimų analizės etapas

Glaudžiai bendradarbiaujame su jūsų aparatinės įrangos, programinės įrangos ir mechanikos inžinierių komandomis, siekdami aiškiai apibrėžti ekrano našumo, sąsajų, struktūros, veiklos aplinkos ir sąnaudų tikslus.

Aparatinės įrangos pritaikymo sprendimai

Elektrinės sąsajos pritaikymas: palaiko kelių sąsajų, įskaitant lygiagrečią 8080, SPI ir RGB, konversiją ir lygių suderinimą.

Foninio apšvietimo sistemos pritaikymas: reguliuojamas LED kiekis, ryškumas, spalvos temperatūra, vairavimo būdas ir pritemdymo kreivė.

Vairuotojo plokštės optimizavimas: grandinės dizainas gali būti optimizuotas jūsų pagrindinei valdymo platformai, kad būtų pagerinta apsauga nuo trukdžių.

Struktūrinis ir optinis pritaikymas

Formos faktoriaus ir matmenų reguliavimas: bendras modulio dydis, aktyviojo ploto santykis, FPC ilgis ir jungties padėtis gali būti pritaikyti prie jūsų įrenginio struktūros.

Optinis laminavimo procesas: siūlo visišką laminavimą (OGS), kad pašalintų oro tarpus, žymiai pagerindamas matomumą esant stipriai šviesai, ilgaamžiškumą ir ekrano aiškumą.

Patikimumas ir sertifikavimo palaikymas

Išplėstinis temperatūros diapazonas: Teikia pramoninio ar automobilinio lygio sprendimus, kurių darbinės temperatūros diapazonas yra nuo -30°C iki +85°C.

Individualizuotas bandymas: sukuria patobulintus patvirtinimo planus, pagrįstus produkto taikymo scenarijais (pvz., vibracija, druskos purškimas, UV poveikis).

Pagalba sertifikavimo srityje: padeda klientams atitikti saugos ir aplinkosaugos sertifikavimo reikalavimus atitinkamose pramonės šakose ar regionuose.

Mūsų gamyboje taikomi visiškai automatizuoti SMT ir didelio tikslumo COG klijavimo procesai, o pagrindinės procedūros atliekamos 10 000 klasės švariose patalpose. Kiekvienam pritaikytam moduliui atliekami įjungimo, signalo vientisumo, senėjimo ir 100% patikrinimai, siekiant užtikrinti, kad pristatymo kokybė yra identiška prototipui.
