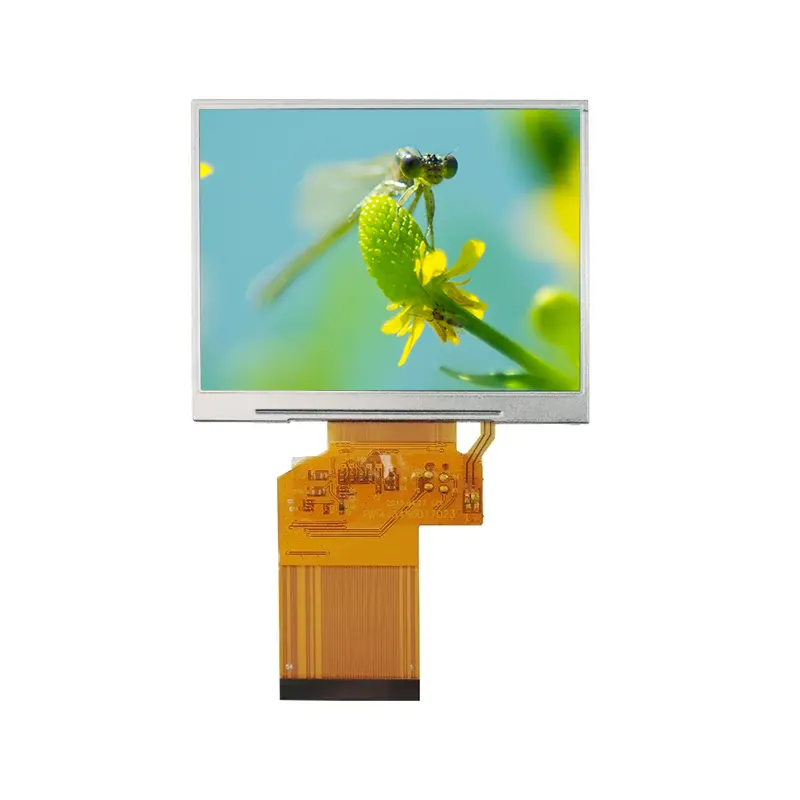

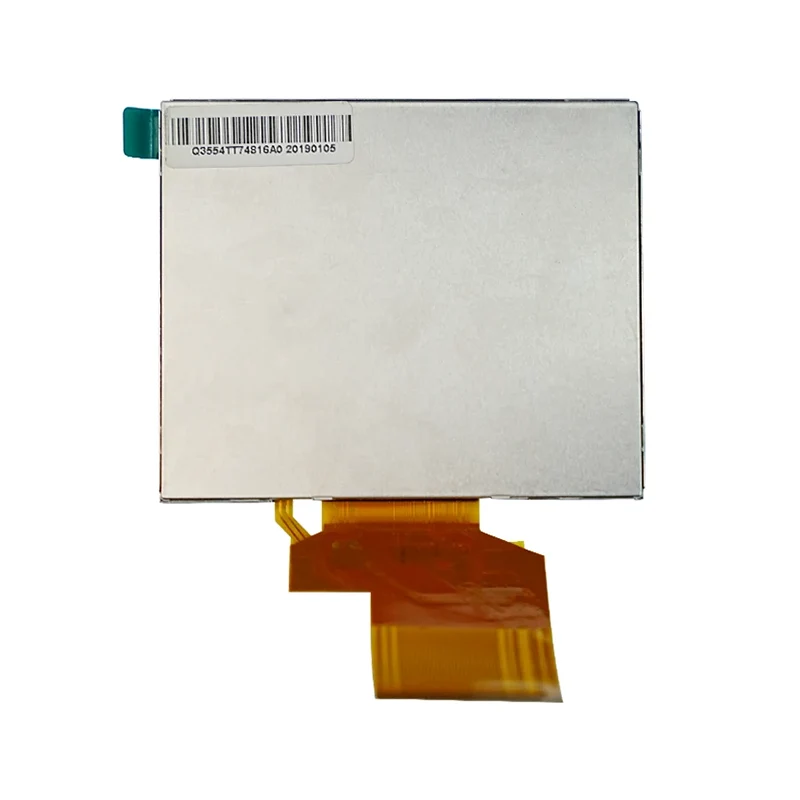

3,5 colio pramoninio standarto TN TFT LCD ekrano modulis

Kinijos skystųjų kristalų ekranų gamintojas Tianfu, kurio specializacija yra aukštos kokybės, ekonomiški ir pritaikomi ekranai, siūlo 3,5 colio pramoninio standarto TN TFT LCD ekrano modulį. Šis modulis, sukurtas atšiaurioms aplinkoms, turi 320 × RGB × 240 skiriamąją gebą, 16,7 mln. spalvų ir HX8238D tvarkyklės IC, palaikantį įvairias sąsajas (24 bitų RGB, nuosekliąją RGB, CCIR601/656), kad būtų galima sklandžiai integruoti į pramonines sistemas. Pagrindinės specifikacijos apima pramoninio lygio temperatūros pritaikymą (-20°C ~ +70°C darbinis, -30°C ~ +80°C saugojimas), 6 LED apšvietimas, 350:1 kontrasto santykis ir kompaktiški matmenys (76,90 × 63,9 × 3,26 mm).

Specifikacija

Tianfu 3,5 colio TFT LCD ekrano modulio informacija

Nesvarbu, ar naudojamas žmogaus ir mašinos sąsajoje (HMI), būsenos rodymo matuokliuose, nešiojamųjų įrenginių ekranuose ar daugialypės terpės atkūrimo terminaluose, 3,5 colio pramoninio standarto TN TFT LCD ekrano modulis užtikrina aiškius, stabilius ir patikimus ekrano sprendimus.

1. Pramoninis valdymas ir automatizavimas

· PLC valdymo pultai ir žmogaus ir mašinos sąsajos (HMI)

· Rankiniai bandymo prietaisai (mulimetrai, osciloskopai)

· Pramoniniai robotai / automatikos valdymo skydai

· Nuotolinio valdymo įrenginiai (kranai, statybinės mašinos)

· Nešiojami duomenų gavimo ir tikrinimo terminalai

2.  Išmanieji namai ir daiktų internetas (IoT)

· Išmaniųjų namų valdymo skydeliai / centriniai valdymo ekranai

· Išmanieji sieniniai jungikliai

· Buitinės technikos valdymo pultai (oro kondicionieriai, skalbimo mašinos, išmaniosios šaldytuvo durys / ledo gaminimo aparatai, indaplovės, orkaitės, garų krosnys, skalbimo / džiovinimo priekinės kombinacijos, išmanusis oro kondicionierius / šviežio oro sistemos valdikliai, išmanieji vandens šildytuvai)

3. Buitinė elektronika ir komercinė įranga

· Nešiojami žaidimų pultai, skaitmeniniai nuotraukų rėmeliai, nešiojamieji DVD grotuvai, „Bluetooth“ garsiakalbiai / radijo ekranai, POS terminalai, užsakymo terminalai, darbo laiko apskaitos mašinos, elektroniniai žodynai, ankstyvojo ugdymo mašinos / mokymosi įrenginiai, elektroninės klaviatūros, komerciniai delniniai terminalai (užsakymo terminalai, brūkšninių kodų skaitytuvai)

Kodėl daugiau nei 200 klientų ir toliau renkasi mus?

Pagrindiniai privalumai

• Kelių sąsajų dizainas, užtikrinantis didelį suderinamumą

Vienu metu palaiko lygiagretųjį RGB, nuoseklųjį RGB ir CCIR656/601, todėl galima lanksčiai prisitaikyti prie skirtingų pagrindinių valdymo schemų ir sumažinti klientų techninės įrangos koregavimo išlaidas.

• Pramoninio lygio prisitaikymas prie aplinkos

Gali pasigirti darbinės temperatūros diapazonu nuo -10°C iki +60°C ir praėjo daugybę patikimumo testų, įskaitant laikymą aukštoje žemoje temperatūroje, temperatūros ciklą, vibraciją ir ESD, todėl tinka atšiaurioms aplinkoms.

• Optimizuota optinė ir jutiklinė patirtis

Priima Niutono žiedui atsparią matinę plėvelę, kad pašalintų trikdžius ir užtikrintų sklandų prisilietimą; paviršiaus kietumas yra ≥ 3H, kad būtų atsparus įbrėžimams, idealiai tinka aukšto dažnio veikimo scenarijams.

• Tiksli mechaninė konstrukcija ir lengvai montuojamas dizainas

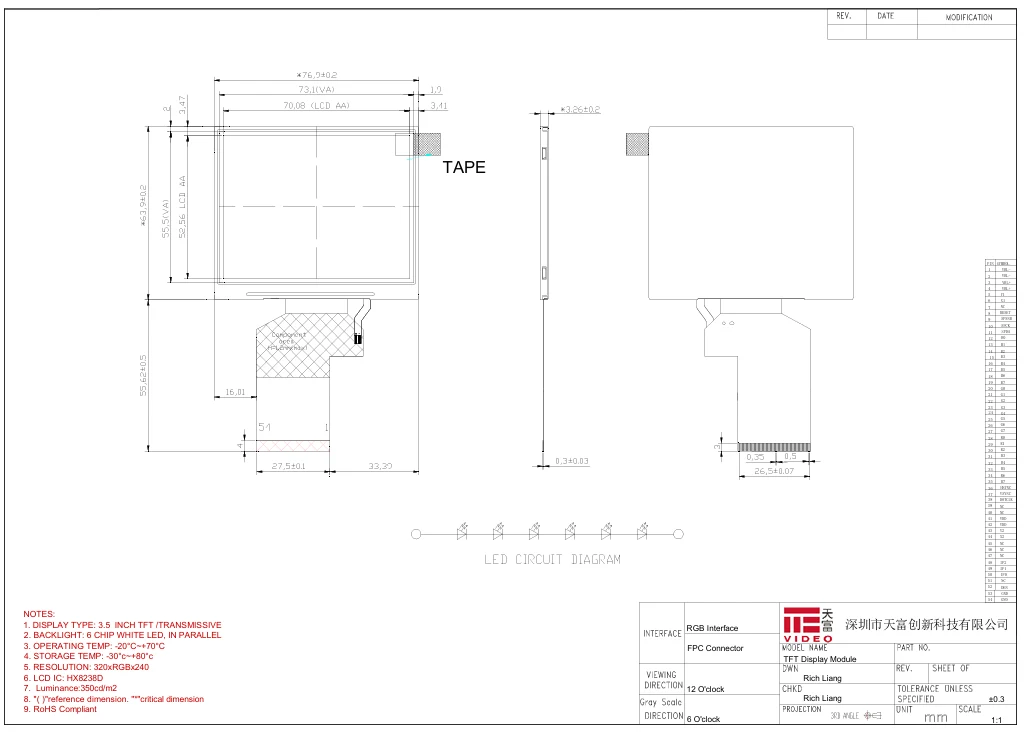

Pateikiami keli pagrindinių matmenų rinkiniai, įskaitant AA, OD, VA ir guminį rėmą, palengvinant klientų konstrukcinių skylių atidarymą ir laminavimo dizainą bei sumažinant surinkimo sunkumus.

• Platus įtampos tiekimas ir mažas energijos suvartojimas

Turi platų 2,6–3,6 V įtampos įvesties diapazoną, mažą jautrumą maitinimo šaltinio svyravimams, tinka baterijomis maitinamoms arba pramoninėms aplinkoms.

Jūsų patikimas LCD partneris, turintis 16 metų specializuotą patirtį --- Tianfu

Kai lyginate kelis tiekėjus, be parametrų ir kainų, norėtume perteikti savo unikalią vertę kaip mažas ir vidutinis gamintojas, turintis daugiau nei 16 metų patirtį skystųjų kristalų ekranų pramonėje. Pasirinkę mus, gausite daugiau nei tik ekrano modulį – įgysite stabilų, patikimą ir labai greitai reaguojantį ilgalaikį partnerį.

✅ Mes žinome savo produktus, o dar svarbiau – suprantame jūsų poreikius

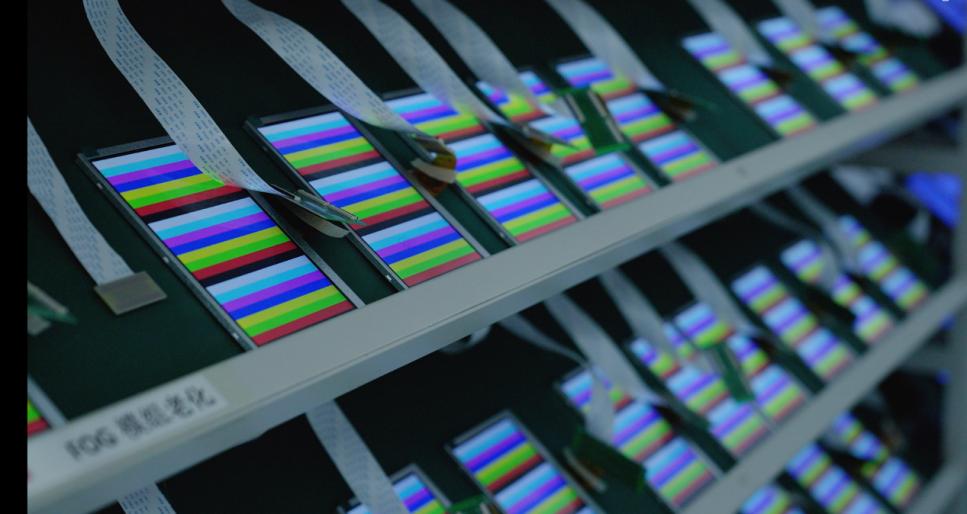

· Patvirtinti gamybos procesai: 16 metų sukaupta patirtis leido mums nuodugniai įvaldyti klasikinių tvarkyklių IC, pvz., HX8238D, pritaikymą. Nuo COG klijavimo ir ITO plėvelės laminavimo iki senėjimo testų ir 100 % patikrinimo – sukūrėme brandžią ir stabilią gamybos darbo eigą, užtikrinančią, kad kiekvienas gautas modulis veiktų nuosekliai, būtų patikimas ir patvarus.

· Į skausmo tašką orientuotas dizainas: modulio suderinamumas su daugeliu sąsajų (RGB/CCIR) ir pramoninio lygio plačios temperatūros tolerancija yra dizaino optimizavimo, pagrįsto plačiais klientų atsiliepimais, rezultatai. Suprantame, kad mažiems ir vidutiniams klientams reikia „įvairiapusio“ ir tvirto ekrano, kuris atitiktų įvairius kelių projektų reikalavimus.

✅ Mūsų vidutinis mastas reiškia didesnį dėmesį ir lankstumą

· Greitas reagavimas ir bendravimas: nėra sudėtingų procedūrų, būdingų didelėms įmonėms. Jūsų techninius užklausas, specifikacijų patvirtinimus ar pakeitimų užklausas tiesiogiai tvarkys patyrę inžinieriai arba projektų vadovai, atsakymo laikas matuojamas valandomis, o ne dienomis.

· Lankstus tinkinimo palaikymas: nesvarbu, ar jums reikia pakoreguoti FPC ilgį, sąsajos išvestį, foninio apšvietimo ryškumą, ar nedideliu konkrečių programinės įrangos inicijavimo kodų pritaikymu, turime galimybę greitai reaguoti. Jūsų 500 vienetų užsakymas laikomas tokiu pačiu prioritetu kaip ir pagrindinėms sąskaitoms.

· Sutelkta vertė: specializuojamės mažų ir vidutinių TFT ir jutiklinių ekranų gamyboje, o visi proceso patobulinimai ir kokybės kontrolės priemonės yra sutelktos į šią pagrindinę veiklą. Tai, ką jūs gaunate, yra komandos, skirtos tikslinei kompetencijos sričiai, rezultatas.

✅ Vertiname savo reputaciją, užtikriname kontroliuojamą kokybę ir stabilų tiekimą

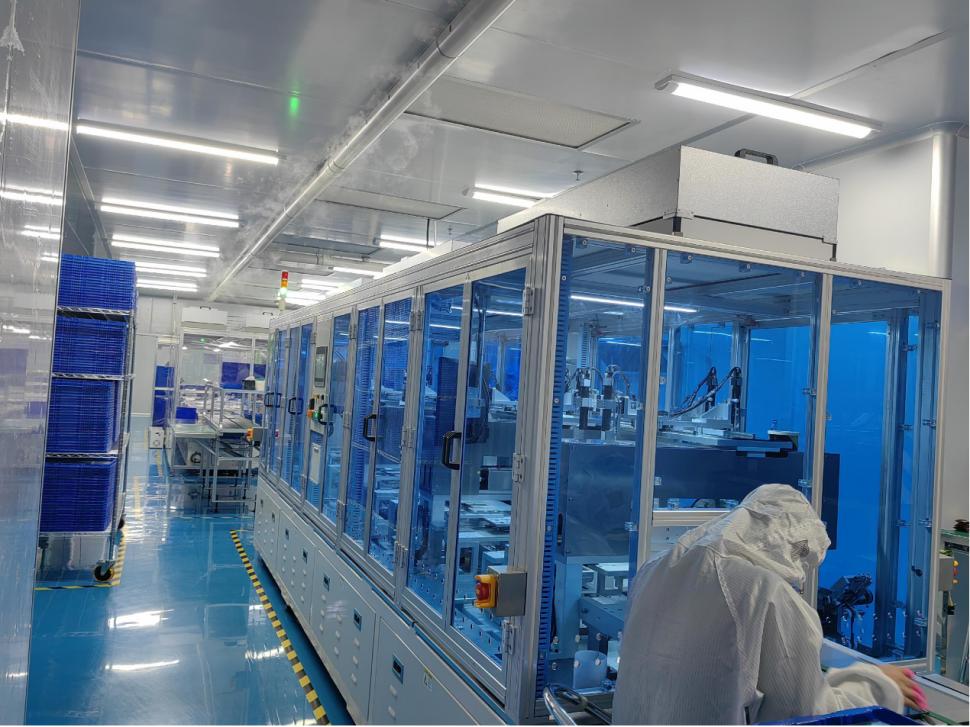

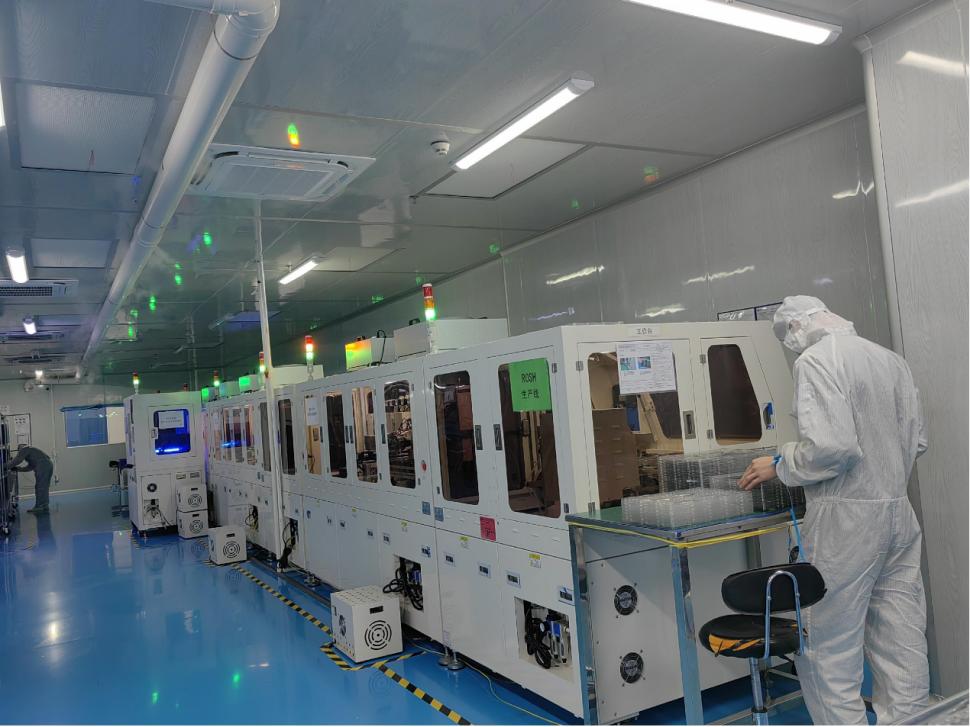

· Viso ciklo vidinis valdymas: nuo medžiagų įsigijimo ir SMT išdėstymo iki modulio surinkimo ir testavimo, visi svarbūs procesai atliekami mūsų pačių patalpose. Tai užtikrina visišką kokybės atsekamumą ir kontrolę, pašalinant kokybės svyravimo riziką, kurią sukelia užsakomųjų paslaugų teikimas.

· Ilgalaikis tiekimo įsipareigojimas: visiškai pripažįstame produkto gyvavimo ciklo svarbą jūsų projektams. Klasikiniams komponentams, tokiems kaip HX8238D, sukūrėme saugią atsargų sistemą ir galime užtikrinti nepertraukiamą tiekimą, patenkindami jūsų ilgalaikius gamybos poreikius be rūpesčių.

· Skaidrus bendradarbiavimas: Džiaugiamės galėdami pateikti išsamius duomenų lapus, bandymų ataskaitas ir net proceso pristatymus. Tikime, kad tik tada, kai klientai priima pagrįstus pirkimo sprendimus, galima sukurti ilgalaikę partnerystę.

✅ Išsamus palaikymas prieš pardavimą ir po pardavimo

· Paruoštas naudojimui kūrimo palaikymas: kiekviename modulyje pateikiami aiškūs sąsajos apibrėžimai, patvirtinti tvarkyklės kodai (suderinami su įprastomis MCU platformomis) ir scheminės nuorodos, todėl jūsų inžinierius žymiai sumažina derinimo laiką.

· Gamybos įgyvendinimo pagalba: jei mūsų modulius naudojate pirmą kartą, galime pateikti gaires dėl litavimo, surinkimo atsargumo priemonių ir paprasto funkcinio testavimo, padėsiančio pasiekti sklandžią masinę gamybą.

· Patikimas kokybės užtikrinimas: prieš išsiunčiant visiems moduliams atliekami 100 % elektros bandymai ir mėginių ėmimo patikimumo patikros, jiems suteikiama 12 mėnesių kokybės garantija.

Apibendrinant, renkantis mus reiškia pasirinkti patikimą partnerį, kuris siūlo:

Produktai, patobulinti remiantis 16 metų pramonės patirtimi + Lankstus reagavimas į jūsų, kaip mažos ir vidutinės įmonės, pritaikymo poreikius + Griežta kokybės kontrolė, tarsi būtų apsaugotas mūsų prekės ženklas.

Galbūt nesame didžiausias tiekėjas rinkoje, tačiau esame įsipareigoję būti tie, kurie geriausiai jus supranta ir suteikia didžiausią ramybę.

fak

1 klausimas: ar šis ekranas palaiko jutiklinę funkciją?

Taip, šiame modulyje integruotas varžinis jutiklinis ekranas (ITO plėvelė), palaikantis vieno taško prisilietimą. Jame yra standartinė 4 laidų varžinė sąsaja ir reikalingas išorinis jutiklinis valdymo lustas arba MCU su įmontuotu ADC.

2 klausimas: ar galite pateikti versiją su talpiniu prisilietimu?

Dabartinė standartinė versija yra su atspariu prisilietimu. Dėl talpinio prisilietimo (palaikomas kelių taškų prisilietimas), susisiekite su mumis dėl pritaikymo.

3 klausimas: kuo sąsajoje skiriasi CCIR656 ir CCIR601? Kaip turėčiau pasirinkti?

CCIR656 yra įterptasis sinchronizavimo signalo formatas (dažniausiai naudojamas skaitmeniniams vaizdo srautams), o CCIR601 yra atskiras sinchronizavimo signalo formatas. Jei jūsų procesorius išveda standartinius ITU-R BT.656/BT.601 vaizdo signalus (pvz., tam tikri daugialypės terpės procesoriai), tiesioginis ryšys yra įmanomas. Jei nesate tikri, pateikite pagrindinį valdymo modelį ir mes padėsime išsirinkti.

4 klausimas: ar galima išplėsti darbinės temperatūros diapazoną nuo -10°C iki +60°C?

Standartinis gaminys turi tokį temperatūros diapazoną. Pramoniniams plačios temperatūros reikalavimams, tokiems kaip -30°C ~ +80°C, galima aptarti pritaikymą, kuris paprastai apima skystųjų kristalų medžiagų ir gamybos procesų koregavimą.

5 klausimas: ar yra tinkamų tvarkyklių plokščių arba adapterių plokščių?

Galime pateikti RGB adapterių plokštes ir jutiklinių adapterių plokštes (įskaitant jutiklinius IC), kad supaprastintume jūsų grandinės dizainą. Norėdami gauti daugiau informacijos, kreipkitės į mūsų pardavimo komandą.

Susiję su gamyba ir naudojimu

6 klausimas: koks yra modulio ESD apsaugos lygis?

Modulis praėjo ±8kV (oro iškrova) / ±4kV (kontaktinis išlydis) ESD testus, atitinkančius bendruosius pramoninės aplinkos reikalavimus. Projektuojant gaminio korpusą rekomenduojama imtis atitinkamų įžeminimo ir izoliacijos priemonių.

7 klausimas: ar 15 ms atsako laikas sukels judesio susiliejimą?

15 ms yra tipiškas atsako laikas nuo pilkos iki pilkos spalvos, kurio pakanka daugeliui scenarijų, tokių kaip pramoninis valdymas, prietaisai ir interaktyvios sąsajos. Atkuriant didelės spartos vaizdo įrašus (pvz., daugiau nei 30 kadrų per sekundę), rekomenduojama įvertinti tikrąjį dinaminio vaizdo našumą.

8 klausimas: kaip prijungtas modulio apšvietimas?

Pačiame modulyje nėra foninio apšvietimo tvarkyklės grandinės, bet yra LED foninio apšvietimo kaiščiai (dažniausiai +3,3 V ir GND). Turite prijungti išorinį nuolatinės srovės šaltinį arba foninio apšvietimo tvarkyklės grandinę. Srovė priklauso nuo nuoseklios lygiagrečios foninio apšvietimo šviesos diodų konfigūracijos (įprasta vertė: apie 60-100 mA).
