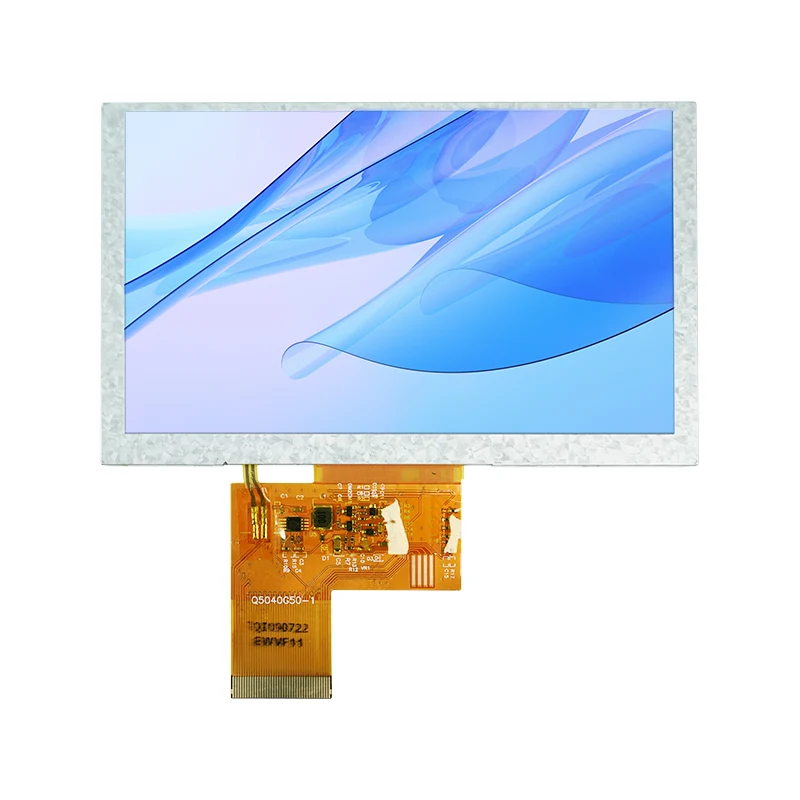

Išmanusis TFT LCD ekranas: praktinis vadovas nuo atrankos iki kūrimo diegimo

Įterptųjų sistemų ir žmogaus ir mašinos sąveikos projektavimo atvejuIšmanusis TFT LCD ekranasnebėra tik „vaizdo komponentas“ – tai esminis veiksnys, lemiantis vartotojo patirtį ir produkto sėkmę. Nesvarbu, ar kuriate pramoninį HMI, išmanųjį namų valdymo pultą ar rankinį medicinos prietaisą, naršyti po daugybę rinkoje esančių išmaniųjų TFT LCD ekranų ir padaryti teisingą pasirinkimą, kartu užtikrinant greitą diegimą, dažnai yra sudėtingiau, nei atrodo.

1. Pasirinkimas: nežiūrėkite tik į dydį ir skiriamąją gebą

Dažniausia klaida atrankos etape yra apsigyventi ekrane su mintimi, kad „atrodo, kad tai teisinga“. Tiesą sakant, pagrindiniai „Smart TFT LCD“ skirtumai dažnai slypi už specifikacijų lapo ribų.

1.1 Sąsajos tipas: pirmoji kritinė takoskyra

Sąsajos tipas tiesiogiai nustato, ar jūsų pagrindinis valdiklis gali valdyti ekraną ir koks sudėtingas bus kūrimo procesas. Įprasti sąsajų tipai turi savo tinkamas programas:

Speciali pastaba: jei jūsų pagrindinis valdiklis yra MCU, pavyzdžiui, STM32F103, kuriame nėra įmontuoto RGB valdiklio, pasirinkti RGB sąsajos ekraną tiesiogiai bus labai sunku. Jums reikės papildomo tilto lusto (pvz., SSD1963) arba perjunkite į SPI arba lygiagrečios sąsajos ekraną.

1.2 Skiriamoji geba ir dydžio atitikimas

Didesnė skiriamoji geba ne visada yra geresnė. Erdvės ribotame įterptųjų sistemų pasaulyje didesnė skiriamoji geba reiškia didesnį kadrų buferio atminties naudojimą, didesnį energijos suvartojimą ir didesnes išlaidas. Nykščio taisyklė yra tokia:

Kad būtų rodomos paprastos piktogramos ar tekstas (pvz., prietaisų skydeliai): pakanka 240 x 240 arba 320 x 320
Standartinėms žmogaus ir mašinos sąsajoms (pvz., delniniams terminalams): 480 x 480 arba 800 x 480
Programoms, kurioms reikia aiškių diagramų ar vaizdų: 720 x 720 arba daugiau

Kvadratiniai TFT tampa vis labiau paplitę išmaniuosiuose nešiojamuosiuose įrenginiuose ir pramoniniuose instrumentuose. Įprastos specifikacijos apima 1,3 colio (240 x 240), 3,4 colio (480 x 480) ir 4,0 colio (720 x 720).

1.3 Pritaikomumas aplinkai: patalpose, lauke ar ekstremaliomis sąlygomis?

Daugelis projektų puikiai veikia su standartiniais ekranais prototipų kūrimo fazėje, tačiau juos įdiegus lauke susiduriama su problemomis. Trys pagrindiniai parametrai nusipelno ypatingo dėmesio:

• Ryškumas: 300–400 nitų pakanka naudoti patalpose; pusiau lauko darbams reikia 500–800 nitų; Visiškai naudojant lauke esant tiesioginiams saulės spinduliams, įskaitomumui reikia 1000 nitų ar daugiau

• Darbinė temperatūra: Komercinė klasė: nuo 0°C iki 50°C; pramoninė klasė: -20°C iki 70°C; automobiliams ar ekstremalioms aplinkoms reikia nuo -30°C iki 85°C ar aukštesnės temperatūros

• Žiūrėjimo kampas: scenarijuose, kai keli žmonės žiūri į ekraną arba kai įrenginys sumontuotas kampu, pirmenybė teikiama IPS viso žiūrėjimo kampo ekranams; TN ekranai yra pigesni, bet pasižymi dideliu spalvų poslinkiu plačiu kampu

1.4 Jutiklinis skydelis ir paviršiaus apdorojimas

Jei jūsų gaminiui reikalinga jutiklinė funkcija, be varžinio ir talpinio tipų pasirinkimo, yra keletas lengvai nepastebimų detalių:

Laminavimo metodas: Optinis sujungimas užtikrina geresnį aiškumą ir sumažina atspindį, palyginti su laminavimu oro tarpais, tačiau kainuoja daugiau
Paviršiaus danga: dangos nuo akinimo (AG), antirefleksinės (AR) ir pirštų atspaudų (AF) dangos – lauko ar didelio ryškumo įrenginiams rekomenduojama naudoti AG+AR derinį

Dangtelio stiklo pritaikymas: ar reikalingi užapvalinti kampai, šilkografiniai logotipai, skylės ar kitos estetinės modifikacijos

2. Techninė įranga ir tvarkyklė: spąstų išvengimas

Pasirinkus ekraną, aparatinės įrangos projektavimas ir tvarkyklių kūrimas pateikia dar vieną galimų spąstų rinkinį.

2.1 FPC kabelis ir jungtis

FPC kabelis yra 80% ekrano trikdžių priežastis. Visada atrakinkite jungties skląstį prieš įkišdami arba išimdami laidą – traukdami jį jėga galite sugadinti auksinius kontaktus. Niekada neprijunkite ir neatjunkite FPC, kai sistema įjungta, nes likutinė srovė gali sudeginti sąsają.

Tinkindami FPC, atkreipkite dėmesį į:

Ar kaiščių seka ir įtampos lygiai yra suderinami su jūsų pagrindine plokšte
Nesvarbu, ar reikia lenkti, praplatinti ar tiesti aplink kitus komponentus
Ar FPC ilgis atitinka mechaninio korpuso konstrukciją

2.2 Maitinimo šaltinis ir apšvietimas

TFT-LCD paprastai reikia kelių įtampos bėgių: VDD (3,3 V logika), VGH (teigiamas poslinkis), VGL (neigiamas poslinkis) ir kt. Nenormalus energijos tiekimas yra pagrindinė spalvų iškraipymo ir ekrano mirgėjimo priežastis. Įprastas diagnostikos metodas yra patikrinti, ar VCOM įtampa nukrypsta nuo duomenų lapo specifikacijos (pavyzdžiui, viršijant 3,8 V dažnai pastebimas mirgėjimas).

Važiuojant su foniniu apšvietimu, rekomenduojamas pastovios srovės sprendimas su PWM pritemdymu. Jei PWM dažnis nukrenta žemiau 150 Hz, žmogaus akis gali suvokti mirgėjimą; dažnį patartina pakelti virš 200Hz.

2.3 Tvarkyklės IC ir grafikos biblioteka

Įprasti TFT tvarkyklės IC yra ILI9341, ST7789 ir ST7735. Tarp jų ILI9341 siūlo gausiausią dokumentaciją ir paprasčiausią tvarkyklės įgyvendinimą, todėl jis tinkamas 240 x 320 raiškos programoms.

Grafikos bibliotekoms LVGL ir TouchGFX yra pagrindiniai įterptosios erdvės pasirinkimai. LVGL yra atvirojo kodo ir palaiko kelias platformas, o TouchGFX yra labai optimizuotas STM32 mikrovaldikliams.

3. Speciali parinktis: UART Smart Serial ekranai

Jei jūsų komanda nenori daug laiko investuoti į grafikos tvarkyklės kūrimą arba jei pagrindinis valdiklis turi ribotus išteklius, verta apsvarstyti UART serijos ekraną.

Tokiuose ekranuose yra įmontuotas MCU (pvz., ATmega328PB) ir juos galima valdyti tiesiog siunčiant komandas per nuoseklųjį prievadą, užimant tik TX ir RX kaiščius.

Rinkoje esantys UART ekranai paprastai skirstomi į dvi kategorijas:

Pirmoji siūlo ypač didelį kūrimo efektyvumą – netgi galite imituoti vartotojo sąsają kompiuteryje, prieš paleidžiant ją į ekraną. Pastarasis suteikia daugiau žemo lygio valdymo galimybių.

4. Įprastų gedimų diagnostikos greitoji nuoroda

Galiausiai, čia yra greitas kontrolinis sąrašas, skirtas aukšto dažnio lauko problemoms pašalinti – tai gali tiesiog išgelbėti dieną:

Simptomas	Prioritetinė tyrimo kryptis
Sugedo ekranas, nėra ekrano	Patikrinkite, ar FPC kabelis nėra laisvas arba oksiduotas (80% atvejų); patikrinkite skyros / atnaujinimo dažnio nustatymus
Spalvų iškraipymas, vertikalios juostelės, drebulys	Patikrinkite, ar maitinimo įtampa nenormali (VGL/VGH/VCOM); patikrinkite, ar PWM pritemdymo dažnis nėra per žemas
Neveikia blankus vaizdas arba foninis apšvietimas	Patikrinkite, ar sensta foninio apšvietimo šviesos diodai; patikrinkite tikrąją maitinimo adapterio išėjimo įtampą
Ištaisytos tamsios/baltos dėmės ekrane	Fizinė žala arba suspaudimas iš nugaros pusės (negrįžtamas – reikia pakeisti)

TFT LCD pasirinkimas ir plėtra iš esmės yra kainos, našumo, kūrimo ciklo ir patikimumo kompromisas. „Geriausio“ ekrano nėra – tik „tinkamiausias“ sprendimas. Tikiuosi, kad šis vadovas padės išvengti bereikalingų aplinkkelių projekto pradžioje, o tai leis jums skirti daugiau pastangų kuriant tikrai skirtingą gaminio patirtį.
