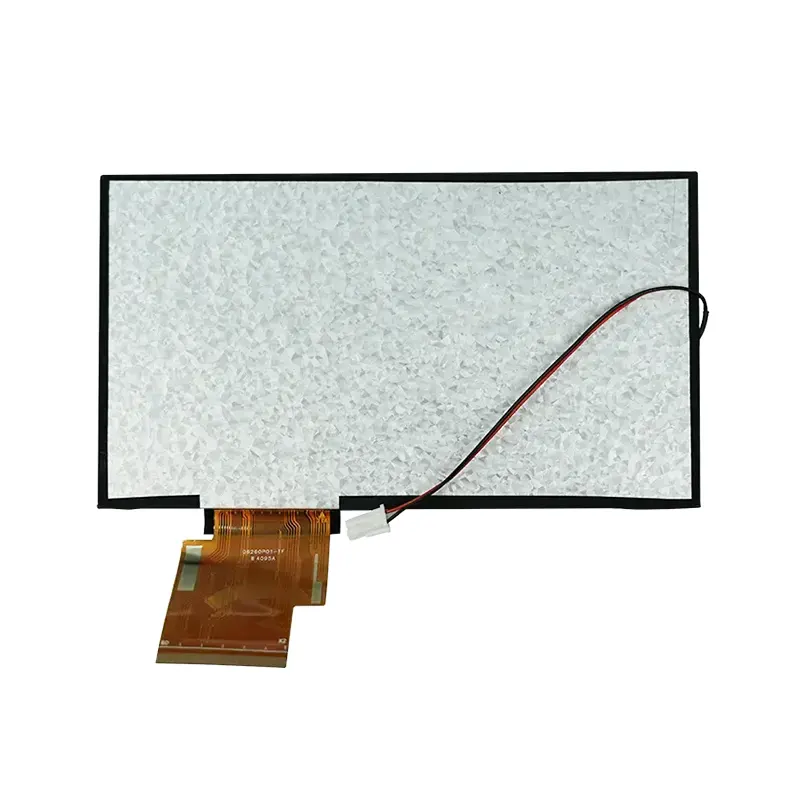

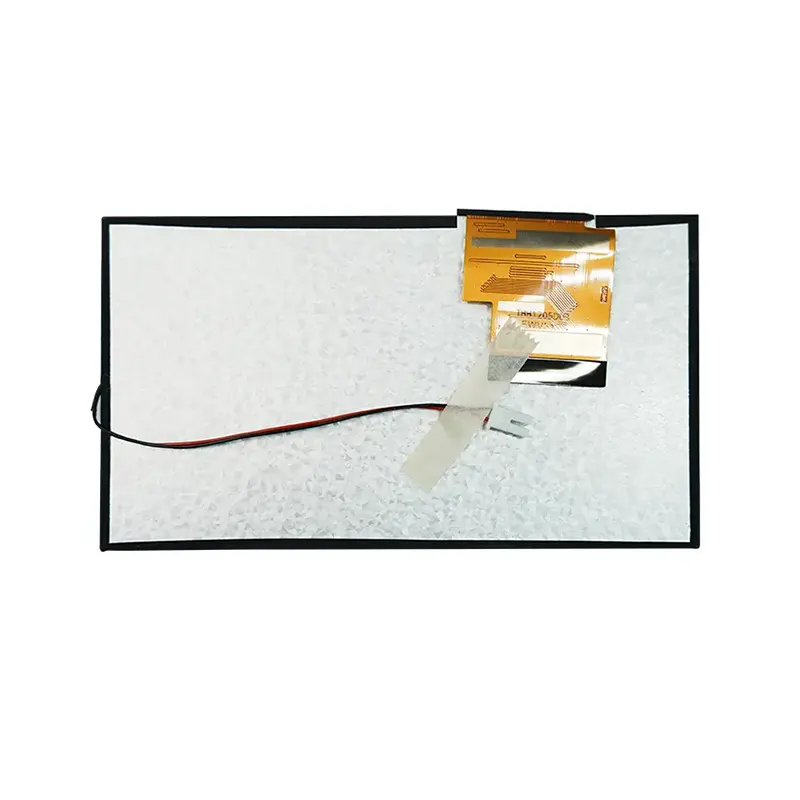

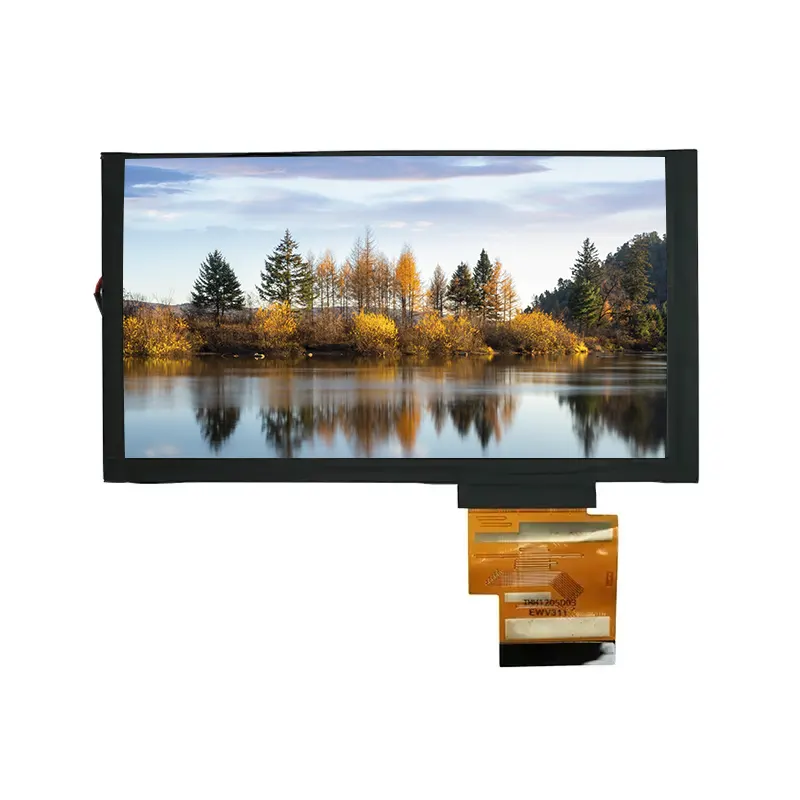

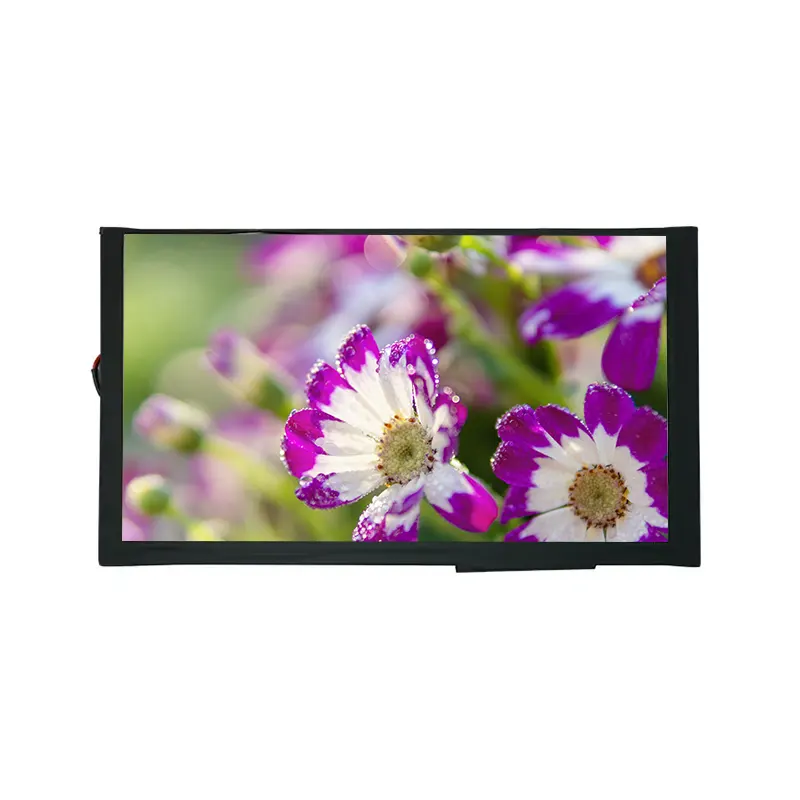

6,2 colio plačios temperatūros TN TFT LCD ekrano modulis

Pagrindiniai taikymo scenarijai

• Pramoniniai valdymo skydai: gamyklos automatikos įranga, PLC valdymo sistemos, žmogaus ir mašinos sąsajos (HMI)

• Transporto priemonės ekranų sistemos: komercinių transporto priemonių prietaisų skydeliai, logistikos transporto priemonių terminalai, specialūs transporto priemonių valdymo ekranai

• Lauko įrangos ekranai: Saulės energijos stebėjimo sistemos, lauko mokėjimo terminalai, viešosios informacijos stendai

• Medicininės įrangos ekranai: nešiojamieji medicinos instrumentai, pagalbiniai diagnostikos įrangos ekranai

• Smart Home Control: pastatų automatikos valdymo pultai, išmaniosios centrinės valdymo sistemos

Tianfu 6,2 colio plataus temperatūros TN TFT LCD ekrano modulis Sandėlyje Specifikacija

„Tianfu“ pritaikytas 6,2 colio plataus temperatūros TN TFT LCD ekrano modulio informacija

Optinio našumo privalumai

Didelio ryškumo ekranas: įprasto 500 cd/m² ryškumo jis yra beveik dvigubai ryškesnis už standartinius vartotojams skirtus ekranus (250–300 cd/m²), todėl užtikrina puikų matomumą net esant tiesioginiams saulės spinduliams ar stipriai aplinkos šviesai.

Platūs žiūrėjimo kampai: pasiekiamas 150° žiūrėjimo kampas (CR≥10) tiek horizontaliai, tiek vertikaliai. Ši funkcija itin svarbi, kai ekraną vienu metu turi matyti keli operatoriai arba kai įrenginys sumontuotas neįprastoje padėtyje.

Greitas atsakas: bendras 25 ms atsako laikas (kilimas + kritimas) užtikrina dinamišką informacijos atnaujinimą be judesio susiliejimo, todėl tinka rodyti duomenis realiuoju laiku, stebėti kanalus ir pagrindines animuotas sąsajas.

Spalvų našumas: gali pasigirti 50 % NTSC spalvų gama. Nors jis nėra toks platus kaip aukščiausios klasės vartotojų ekranai, jis visiškai atitinka pramonės indikatorių, būsenos pranešimų ir grafinės duomenų vizualizacijos reikalavimus.

Aplinkos prisitaikymas ir patikimumas

Platus temperatūros veikimas: Darbinės temperatūros diapazonas nuo -20°C iki 70°C, tinka aplinkai nuo šaltų sandėlių iki aukštos temperatūros dirbtuvių. Sandėliavimo temperatūrų diapazonas yra dar platesnis nuo -30°C iki 80°C, užtikrinant saugumą transportavimo ir sandėliavimo metu.

Tvirta foninio apšvietimo sistema: naudoja 21 balto šviesos diodo masyvą su 9,6 V/210 mA maitinimo šaltiniu, užtikrinančiu vienodą ir stabilų foninį apšvietimą, kurio įprasta eksploatavimo trukmė yra daugiau nei 50 000 valandų.

Gamybos kokybės kontrolė

• Atsitiktinis mėginių ėmimas aukštos temperatūros ir didelės drėgmės tyrimams (85°C/85 % RH 240 valandų) kiekvienai partijai.

• Šiluminio šoko bandymas (-20°C ⇄ 70°C 1000 ciklų).

• Vibracijos ir mechaninio smūgio bandymai, kad atitiktų pramoninės įrangos montavimo reikalavimus.

Veikimo nuoseklumo garantija

• Ryškumo tolygumas kontroliuojamas daugiau nei 85%.

• Nėra šviesių/tamsių pikselių garantijos (nulinio defekto pikselių laipsnis pasiekiamas paprašius).

• Spalvų nuoseklumas tarp partijų, kontroliuojamų ΔE < 5.

Suderinamumo ir integravimo palaikymas

• Palaiko standartinę RGB sąsają, suderinamą su pagrindiniais pramoniniais procesoriais.

• Pateikiami išsamūs sąsajos apibrėžimai ir laiko specifikacijų dokumentai.

• Pasirenkami varžiniai arba talpiniai jutikliniai skydeliai (parduodami atskirai).

• Siūlo etaloninių grandinių konstrukcijų ir inicijavimo kodų pavyzdžius.

Kas lėmė, kad Tianfu mūsų klientai pasirinko 16 metų?

Dešimtmetis patirties: daugiau nei 10 metų, skirtų pramoniniams ekranų sprendimams, puikiai suprantame unikalius pramoninių pritaikymų reikalavimus. Skirtingai nuo vartotojams skirtų ekranų, kuriuose pirmenybė teikiama ypatingoms spalvoms ir ploniems profiliams, mes orientuojamės į patikimumą, prisitaikymą prie aplinkos ir ilgalaikį stabilumą.

Įrodytas našumas: mūsų ekrano moduliai buvo patvirtinti daugiau nei 5000 pramoninių diegimų visame pasaulyje, įskaitant:

• Vėjo energijos stebėjimo sistemos esant dideliam šalčiui Šiaurės Europoje (nuolatinis veikimas esant -25°C)

• Naftos gręžimo platformos prietaisai esant aukštai Vidurio Rytų temperatūrai (aplinkos temperatūra 50°C+)

• 24/7 Manufacturing Execution System (MES) terminalai

Techninės pagalbos įsipareigojimas

• Išsamios techninės dokumentacijos ir integravimo vadovų teikimas.

• Techninio aptarnavimo komanda, turinti vidutiniškai 8+ metų patirtį pramoninių elektronikos gaminių srityje.

• Mėginių testavimo palaikymas ir greitas mažų partijų užsakymų pristatymas.

• Įsipareigojimas užtikrinti ilgalaikę pramonės produktų tiekimo ir gyvavimo ciklo palaikymą.

Mūsų kliento atvejis: „Intelligent Warehouse Logistics Terminals“ ekrano atnaujinimas

Klientų aplinkybės ir iššūkiai: Dideliam elektroninės prekybos logistikos centrui skubiai reikia atnaujinti savo sandėlio mobiliųjų duomenų terminalų (PDA) ekranus. Esant intensyviam sandėlio apšvietimui, originaliems ekranams trūko pakankamai ryškumo, todėl operatoriams buvo sunku nuskaityti brūkšninių kodų nuskaitymus ir informaciją apie inventorių. Be to, dėl didelių temperatūros svyravimų sandėlyje (nuo šaldymo zonų iki aukštos temperatūros vasaros sąlygų) standartiniai ekranai sulėtėjo arba sugedo, o tai labai paveikė rūšiavimo efektyvumą ir tikslumą.

Mūsų sprendimas: klientas priėmė mūsų 6,2 colio plataus temperatūros TN TFT LCD ekrano modulį. Didelis 500 cd/m² ryškumas užtikrina aiškų matomumą esant visų tipų apšvietimui. Platus -20°C ~ 70°C darbinės temperatūros diapazonas puikiai prisitaiko prie sudėtingos sandėlio aplinkos, garantuoja stabilų įrenginio veikimą ištisus metus. Be to, 150° platus matymo kampas leidžia operatoriams lengvai perskaityti informaciją, nepaisant to, kaip jie laiko įrenginį.

Taikymo rezultatai: atnaujinus įrangą, rūšiuotojų, nuskaitančių ekrano informaciją, efektyvumas pagerėjo daugiau nei 30%, o klaidų lygis dėl ekrano problemų gerokai sumažėjo. Klientų atsiliepimai rodo, kad ekrano patikimumas smarkiai sumažino įrangos prastovos laiką atliekant techninę priežiūrą, o tai yra tvirtas pagrindas „reguliariam intelektualios logistikos sistemos darbui“.

1 klausimas: ar šis ekranas aiškiai matomas lauke, esant tiesioginiams saulės spinduliams?

A: Taip, visiškai. 500 cd/m² didelio ryškumo dizainas yra specialiai sukurtas lauko ir didelio aplinkos apšvietimo sąlygoms. Palyginti su standartiniais mobiliųjų telefonų ekranais (paprastai 300–400 cd/m²), mūsų ekranas puikiai skaito esant ryškiai šviesai. Rekomenduojame jį suporuoti su anti-glare (AG) paviršiaus apdorojimu, kad gautumėte optimalius rezultatus.

2 klausimas: ar darbinės temperatūros diapazonas nuo -20°C iki 70°C apima paleidimo temperatūrą?

A: Taip, tai yra visas darbinės temperatūros diapazonas, įskaitant ir šaltą, ir karštą paleidimą. Esant -20 °C, ekranas gali šiek tiek ilgiau pasiekti didžiausią ryškumą (paprastai 30–60 sekundžių), tačiau jis bus rodomas įprastai. Ekstremalesniems pritaikymams pagal pageidavimą galime pateikti specialias versijas.

3 klausimas: ar pakanka kontrasto santykio 140:1? Atrodo, kad jis yra mažesnis nei plataus vartojimo prekės.

A: Pramoninių ekranų kontrasto santykio standartai skiriasi nuo plataus vartojimo prekių. 140:1 skaičius matuojamas esant dideliam 500 cd/m² šviesumui. Tikrasis vaizdo našumas yra daug pranašesnis už vartotojų ekranus, veikiančius tuo pačiu ryškumo lygiu. Mūsų optimizavimas užtikrina geriausią įmanomą skaitomumą pramoninėje aplinkoje, kuri dažnai yra veikiama aplinkos šviesos trukdžių.

4 klausimas: ar 25 ms reakcijos laikas sukels judesio susiliejimą?

A: Pramoniniams tikslams bendras 25 ms atsako laikas yra visiškai tinkamas. Pramonines sąsajas daugiausia sudaro duomenų atnaujinimai ir būsenos indikatoriai, o ne didelės spartos vaizdo įrašų atkūrimas. Šis atsako laikas užtikrina sklandų dinaminių duomenų atnaujinimą, tuo pačiu užtikrinant geresnį įtampos stabilumą ir ilgesnį tarnavimo laiką.

5 klausimas: ar jis palaiko jutiklinę funkciją?

A: Šis produktas yra pagrindinis ekrano modulis, tačiau galime pateikti visą ekrano ir jutiklinio integravimo sprendimą. Bendradarbiaujame su keliais aukštos kokybės jutiklinių skydelių tiekėjais, kad galėtume pasiūlyti varžinius (geresniam darbui su pirštinėmis) arba talpinius jutiklinius sprendimus, užtikrinančius, kad optinis našumas ir patikimumas yra tobulai suderinti.

6 klausimas: kokia yra foninio apšvietimo šviesos diodų veikimo trukmė ir ar sunku pakeisti?

A: Foninio apšvietimo sistema skirta naudoti daugiau nei 50 000 valandų (apie 5–6 metus įprastu naudojimu). Šviesos diodai naudoja masyvo dizainą, todėl sugedus vienam šviesos diodui nesuges visas foninis apšvietimas. Programoms, kurioms reikalingas didesnis patikimumas, galime pasiūlyti perteklinio dizaino versijas.

7 klausimas: koks yra minimalus užsakymo kiekis (MOQ) ir koks yra pristatymo laikas?

A: Standartinių modelių MOQ yra 100 vienetų, o pavyzdžiai yra nuo 1 vieneto. Norėdami sužinoti konkrečius pristatymo laikus, žr. toliau pateiktą lentelę; galima derėtis dėl skubių užsakymų dėl pagreitintos gamybos. Turime savo populiariausių modelių saugos atsargas, kad patenkintume neatidėliotinus klientų poreikius.
