7.0 'Nemokamas peržiūros kampo spalva TFT LCD ekrano modulis

Pagrindinės specifikacijos

Ekrano dydis

7,0 colio IPS TFT-LCD

Rezoliucija

1024 × RGB × 600 (WVGA)

Pixel Pitch

0,1506 (h) × 0,1432 (v) mm

Aktyvi teritorija

154,21 (h) × 85,92 (v) mm

Metmenys

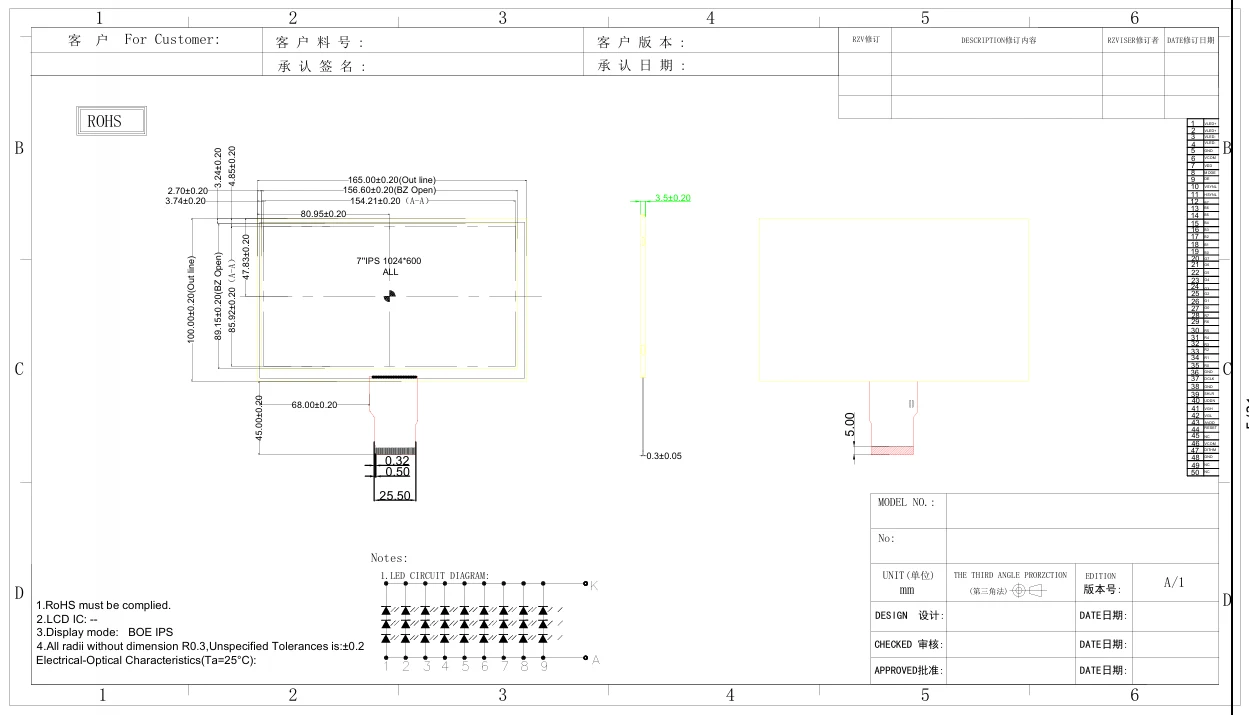

165 (w) × 100 (h) × 3,5 (d) mm

Ekrano režimas

Paprastai juoda (IPS technologija)

Sąsaja

TTL lygiagrečiai RGB (50 kontaktų FPC)

Paviršiaus apdorojimas

Anti-akys (2H/3H kieta danga)

Elektros charakteristikos

Skaitmeninė tiekimo įtampa (VDD)

3,3 V (3,0–3,6 V)

Analoginė maitinimo įtampa (AVDD)

9,6 V (9,4–9,8 V)

TFT vartų įtampa (VGH/VGL)

18v (17–19 V) / -6v (-7 ---5v)

Dabartinis vartojimas (tip.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA

Foninio apšvietimo įtampa/srovė

9,6 V (8,4–10,6 V) / 180MA (27 šviesos diodai)

Darbinė temperatūra

-20 ° C iki +70 ° C.

Sandėliavimo temperatūra

-30 ° C iki +80 ° C.

Optinės charakteristikos

Luminance (tip.)

450 CD/m² (centro taškas)

Kontrasto santykis (tip.)

800: 1 (0 ° peržiūros kampas)

Atsakymo laikas (tip.)

25ms (kilimas + kritimas)

Peržiūra kampas (H/V)

80 °/80 ° (Cr> 10)

Spalvota gama (NTSC)

50%

Chromatiškumas (balta)

X: 0,230–0,330, Y: 0,260–0,360

Sąsaja ir valdymas

Jungties tipas

„Hirose FH12A-50S-0.55H“ (50 kontaktų FPC)

Duomenų įvestis

8 bitų RGB (24 bitų spalvos gylis)

Sinchronizavimo režimai

De režimas (numatytasis) / hs / vs režimas

Nuskaitymo krypčių valdymas

L/r (kairė/dešinė pamaina)/Updn (nuskaitymas aukštyn/žemyn)

Dithering palaikymas

8 bitų (h) arba 6 bitų (l) skiriamoji geba
