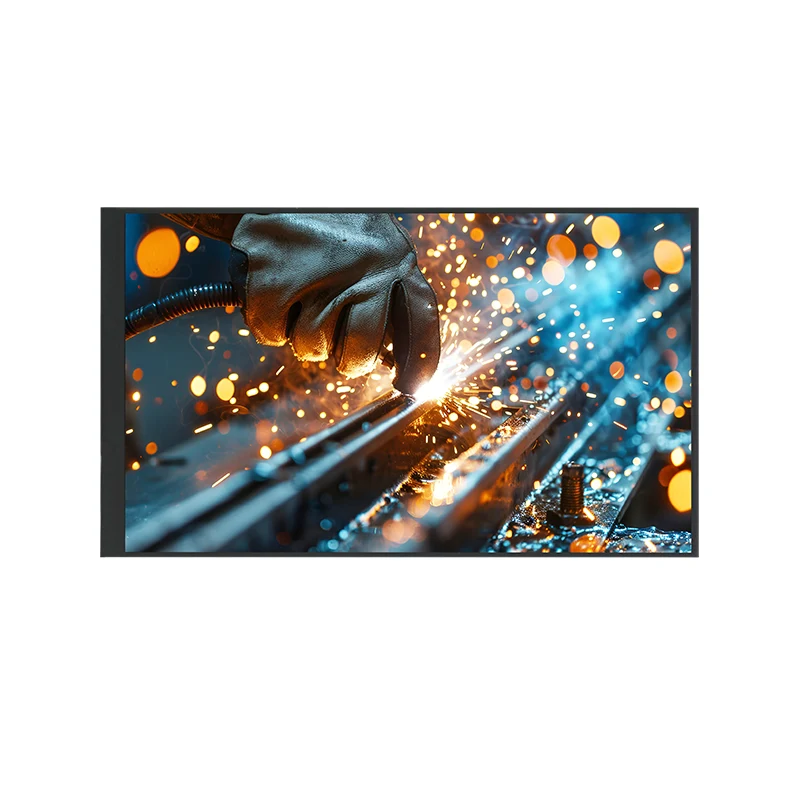

6,95 colio plačios temperatūros spalvotas TFT LCD ekrano modulis

Pagrindinės funkcijos ir taikymo scenarijai

• Didelės raiškos vaizdas: WVGA raiška (600 × RGB × 1024) užtikrina ryškius, detalius vaizdus.

• Platūs žiūrėjimo kampai ir stabilus ekranas: IPS technologija užtikrina 85° įvairiakryptį žiūrėjimo kampą, išlaikant nuoseklias spalvas ir kontrastą.

• Stiprus prisitaikymas prie aplinkos šviesos: tipinis 350 cd/m² ryškumas kartu su 700:1 kontrasto santykiu užtikrina puikų matomumą patalpose ir pusiau lauke.

• Plačios taikymo sritys: pramoninės žmogaus ir mašinos sąsajos (HMI), medicininės įrangos ekranai, nešiojami testavimo prietaisai, išmaniųjų namų valdymo pultai, komerciniai terminalai ir daiktų interneto ekranų moduliai.

Pagrindinė produkto vertė

Įrenginių gamintojams teikiame „plug-and-play“, stabilų ir patikimą ekrano modulį. Tai padeda sutrumpinti produktų kūrimo ciklus, sumažinti tiekimo grandinės valdymo sudėtingumą ir užtikrinti ilgalaikę, aiškią vaizdinę sąveiką net ir esant atšiaurioms aplinkos sąlygoms.

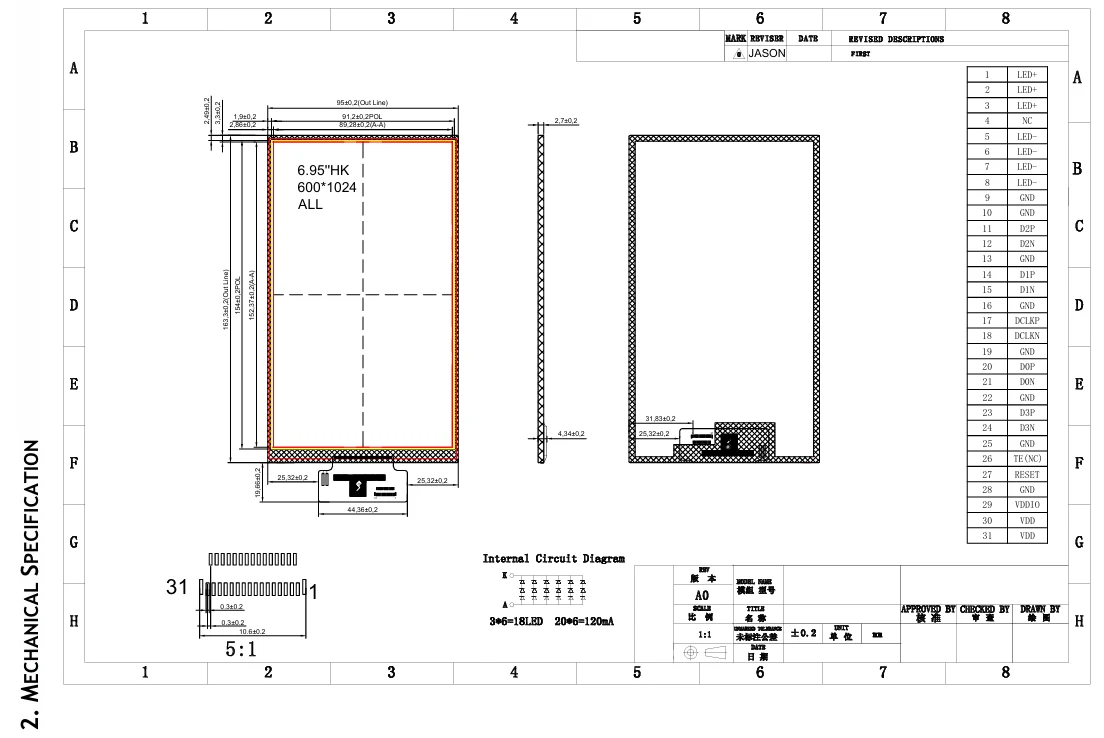

„Tianfu“ pritaikyta 6,95 colio plačia temperatūra spalvoto TFT LCD ekrano modulio specifikacija

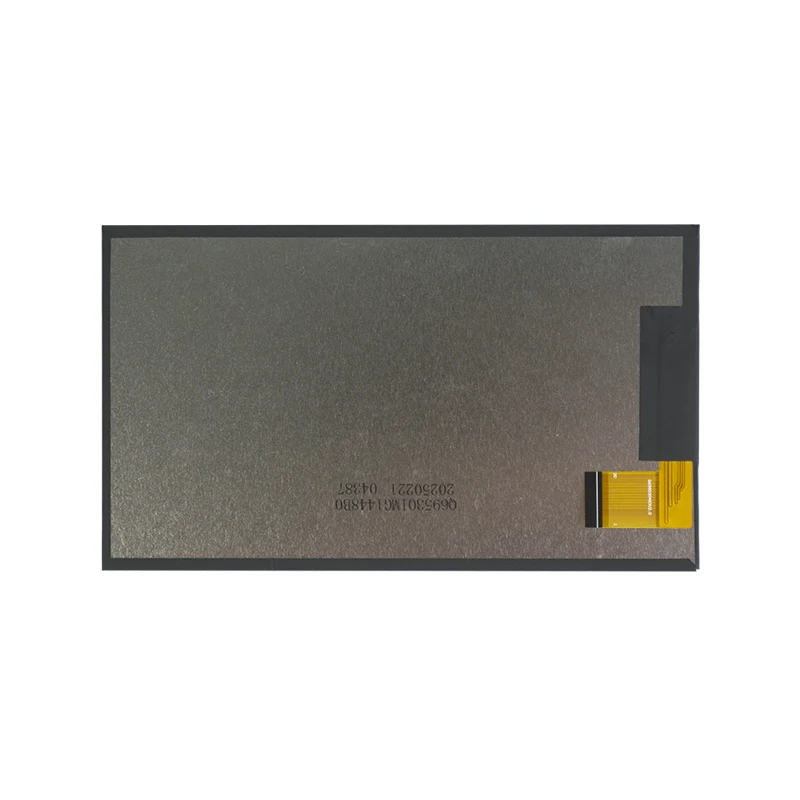

„Tianfu“ 6,95 colio plačios temperatūros spalvoto TFT LCD ekrano modulio informacija

Suprantame atšiaurų pramoninių pritaikymų pobūdį, o 6,95 colio plataus temperatūros spalvoto TFT LCD ekrano modulis atitinka aukštos kokybės standartus visame projektavimo, medžiagų pasirinkimo ir gamybos procese.

• Griežtas gamybos testavimas: prieš išvežant iš gamyklos kiekvienas modulis išbandomas įjungus, tikrinamas signalas, tikrinamas spalvų vienodumas ir pikselių defektų patikra (pagal pramonės standartus).

• Pagrindinių komponentų sertifikavimas: pagrindinės tvarkyklės IC, foninio apšvietimo šviesos diodai ir kiti svarbūs komponentai tiekiami iš gerai žinomų prekių ženklų, kad būtų užtikrintas ilgalaikis stabilus tiekimas ir pastovus veikimas.

• Aplinkos prisitaikymo patvirtinimas: patvirtinta, kad modulis stabiliai veikia nurodytame plačiame temperatūrų diapazone ir atitinka daugumos pramoninių ir komercinių aplinkų reikalavimus.

• ESD apsauga: grandinės konstrukcija apima pagrindines ESD apsaugos priemones. Rekomenduojame klientams įtraukti atitinkamą apsaugą į savo sistemos lygio gaminių dizainą.

Atitikties pareiškimas

Šis gaminys atitinka RoHS direktyvos apribojimus dėl pavojingų medžiagų. Gamyba griežtai vykdoma pagal ISO9001 sertifikuotą sistemą. Galime padėti pateikti atitinkamus atitikties pareiškimus ir techninės pagalbos dokumentus, pagrįstus specifiniais klientų projekto reikalavimais.

Tinkinimo paslaugos ir procesų srautas

Standartiniai produktai ir pritaikymas

Siūlome šį 6,95 colio plačios temperatūros spalvotą TFT LCD ekrano modulį kaip standartinį gaminį, kad užtikrintume greitą mėginių palaikymą ir stabilų masinės gamybos tiekimą. Kartu suprantame, kad jūsų gaminiui gali prireikti unikalaus dizaino, todėl teikiame lanksčias pritaikymo paslaugas:

Optinis pritaikymas: reguliuokite ryškumą (iki 500 cd/m² ar daugiau), spalvos temperatūrą ir paviršiaus apdorojimą (apsaugą nuo akinimo, blizgantį ir kt.).

Sąsajos ir kaiščio pritaikymas: atsižvelgdami į techninės įrangos projektavimo galimybes, galime derėtis dėl FPC ilgio, sąsajos padėties ir kaiščio apibrėžimų koregavimo.

Struktūrinis pritaikymas: pateikite plastikinius arba metalinius rėmus, kad atitiktų jūsų įrenginio korpusą ir montavimo būdą.

Foninio apšvietimo pritemdymas: palaiko PWM pritemdymą, pagal pageidavimą galimas reguliuojamas pritemdymo dažnių diapazonas.

Bendradarbiavimo procesas

Poreikių analizė → Sprendimo įvertinimas ir pasiūlymas → Pavyzdžių testavimas → Projekto patvirtinimas → Mažų partijų bandomoji gamyba → Masinis pristatymas ir kokybės stebėjimas

Turime profesionalią FAE (lauko taikymo inžinieriaus) komandą, kuri suteiks jums viso proceso techninę pagalbą nuo pradinės atrankos iki masinės gamybos įgyvendinimo.

1 klausimas: kokiems produktams šis ekranas daugiausia tinka?

A: Šis 6,95 colio WVGA IPS ekranas idealiai tinka pramoninei valdymo įrangai (HMI), medicininiams stebėjimo prietaisams, nešiojamiesiems išmaniesiems terminalams, rankiniams brūkšninių kodų skaitytuvams, išmaniosioms spintelėms ir savitarnos kioskams. Jis specialiai sukurtas programoms, kurioms reikalingas ekrano patikimumo, plačių žiūrėjimo kampų ir ekonomiškumo balansas.

2 klausimas: sąsaja yra MIPI DSI, bet mano pagrindinis valdymo lustas naudoja RGB arba LVDS. Ar dar galima naudoti?

A: Taip, jums reikės tilto lusto (pvz., DragonTrail arba Realtek sprendimų), kad konvertuotumėte MIPI DSI į RGB arba LVDS. Galime pateikti rekomendacijas dėl tinkamų tilto lustų arba etaloninių projektų brandžioms adapterio plokštėms, kad padėtume greitai užbaigti sistemos integravimą.

3 klausimas: ar galiu prašyti mėginių bandymams?

A: Taip. Mes siūlome pavyzdinius pirkimus potencialiems klientams, turintiems aiškius projekto reikalavimus. Susisiekite su mumis mūsų verslo kanalais, pateikdami savo įmonės informaciją, projekto apžvalgą ir testavimo poreikius, ir mes kuo greičiau tai sutvarkysime.

4 klausimas: darbinė temperatūra yra nuo -10°C iki 60°C. Ar galima naudoti šaltesnėje ar karštesnėje aplinkoje?

A: Šis diapazonas yra garantuota darbo temperatūra normaliam veikimui. Jei jūsų taikymo aplinka viršija šį diapazoną (pvz., lauko įranga šaltuose regionuose), galime įvertinti pasirinktinę plačios temperatūros versiją (pavyzdžiui, pratęstą iki -30°C ~ 80°C), nors tai gali apimti medžiagų ir sąnaudų koregavimus.

5 klausimas: ar 350 nitų šviesumas matomas lauke saulės šviesoje?

A: 350 cd/m² yra būdingas vidaus darbams. Kad būtų galima įskaityti saulės šviesą lauke, rekomenduojame naudoti didelio ryškumo 800 cd/m² arba didesnį ekraną, suporuotą su optinio sujungimo technologija, kad sumažintų atspindžius. Galime pasiūlyti didelio ryškumo pritaikymo parinktis.

6 klausimas: kokia yra apytikslė plokštės eksploatavimo trukmė?

A: Esant nurodytoms elektros ir temperatūros sąlygoms, foninio apšvietimo tarnavimo laikas (laikas, kol ryškumas sumažėja iki 50 % pradinės vertės) paprastai viršija 30 000 valandų. Tikroji eksploatavimo trukmė yra glaudžiai susijusi su eksploatavimo aplinka, šilumos išsklaidymo konstrukcija ir pavaros srove.

7 klausimas: ar teikiate techninę pagalbą, pvz., tvarkykles ar inicijavimo kodą?

A: Taip. Perkantiems klientams teikiame pagrindines specifikacijas, sąsajos laiko diagramas, rekomenduojamas grandinių schemas ir tvarkyklės IC inicijavimo kodų pavyzdžius. Sudėtingais techniniais klausimais mūsų FAE komanda suteiks profesionalią pagalbą.

8 klausimas: koks yra minimalus užsakymo kiekis (MOQ) ir koks yra pristatymo laikas?

A: Standartinių modelių MOQ paprastai yra 500–1000 vienetų, priklausomai nuo užsakymo struktūros. Standartinis masinės gamybos pristatymo laikas yra maždaug 4–6 savaitės. Dėl skubių mėginių ar mažų partijų galime susitarti dėl greito proceso. MOQ ir pritaikytų gaminių pristatymo laikas turi būti įvertinti atsižvelgiant į konkrečius reikalavimus.
