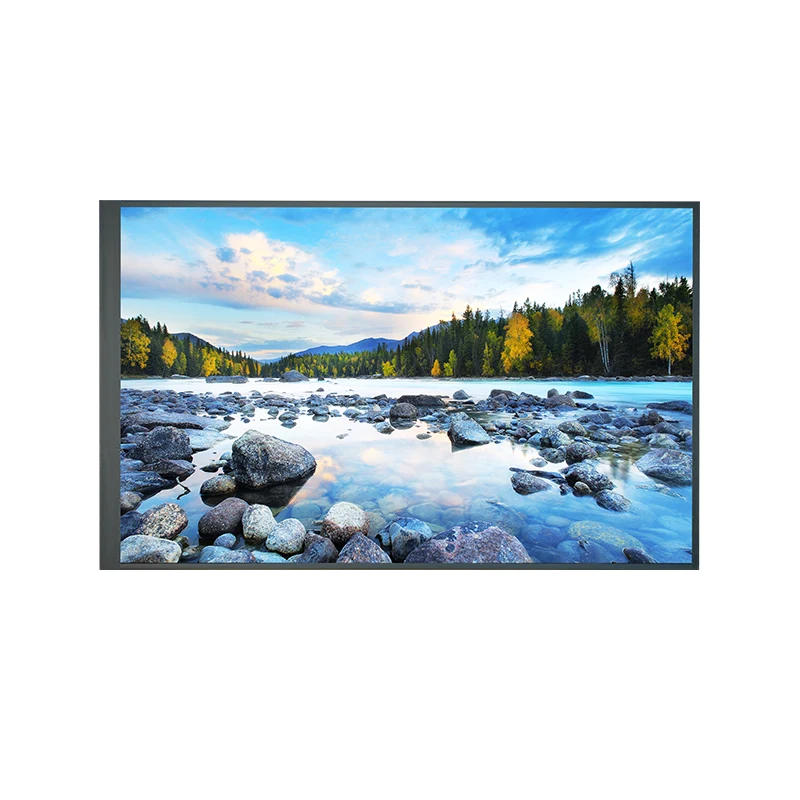

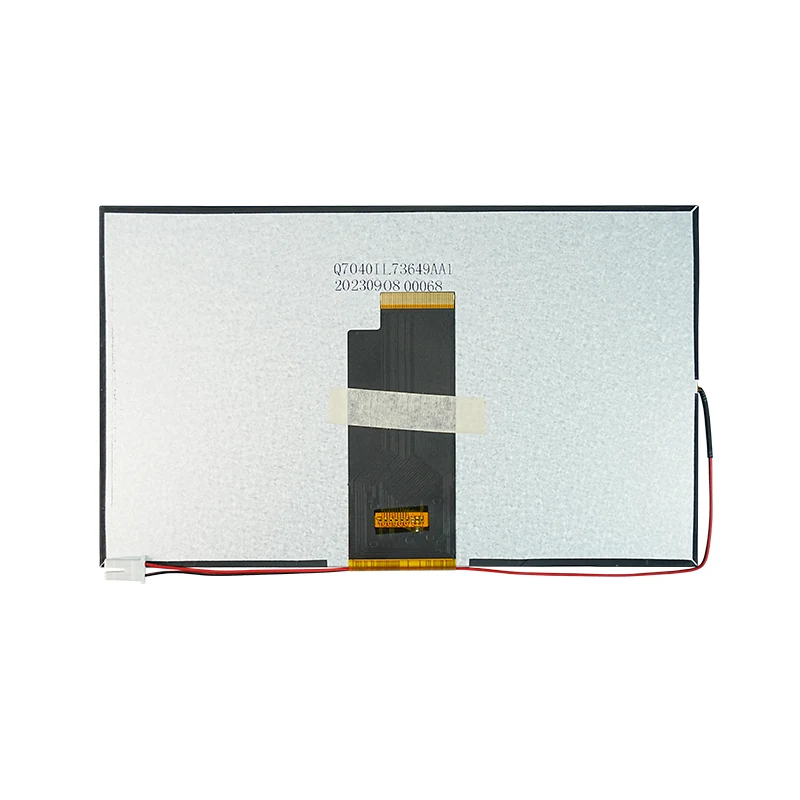

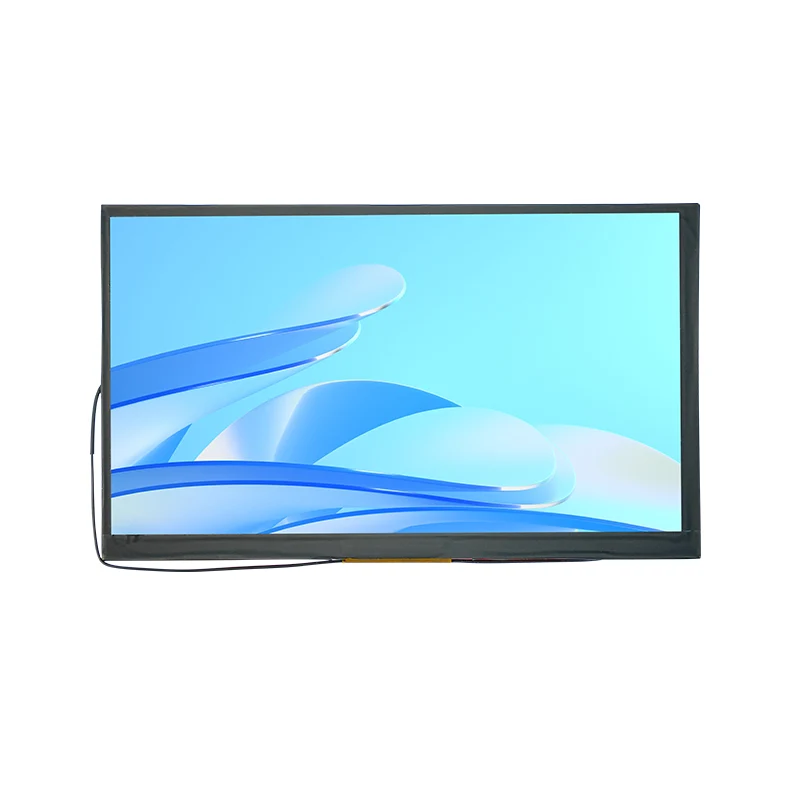

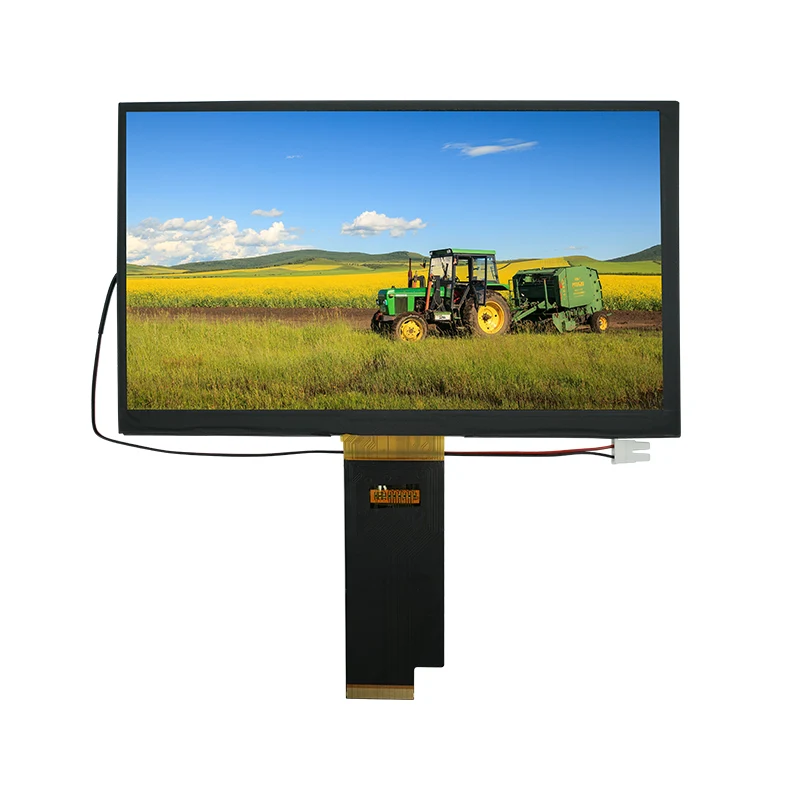

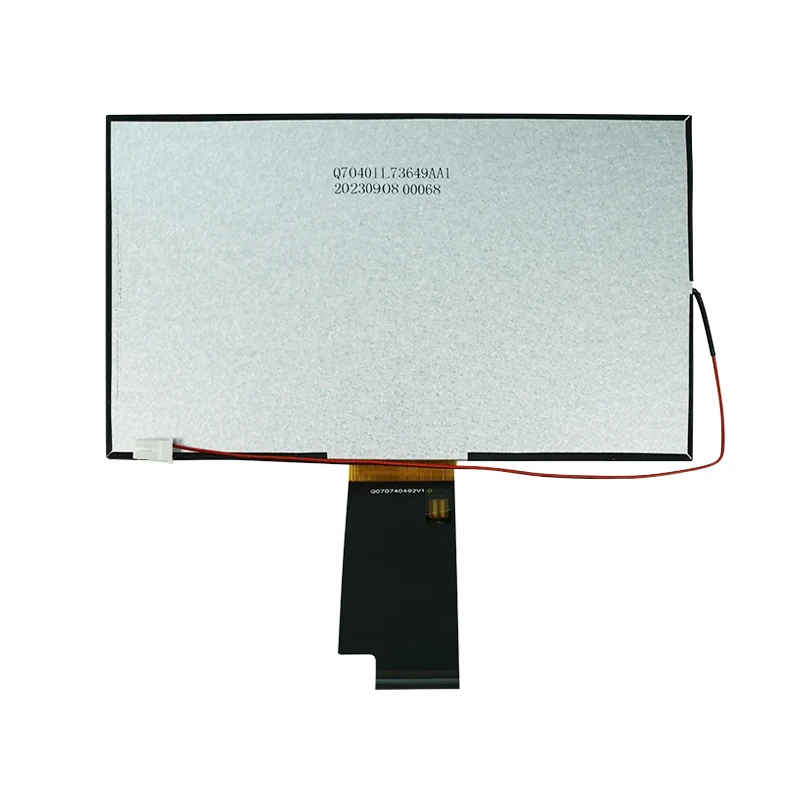

7,0 colių 500 nitų IPS TFT LCD ekrano modulis

Pagrindinės kompetencijos

・ Didelio matomumo ekranas: 500 cd/m² didelis ryškumas kartu su neatspindinčiu paviršiaus apdorojimu užtikrina aiškų skaitymą net esant stipriai aplinkos šviesai.

・Platus prisitaikymas prie temperatūros: Darbinės temperatūros diapazonas nuo -20°C iki 70°C, tinka įvairioms pramoninėms aplinkoms.

・Tikslus spalvų atkūrimas: maždaug 72 % NTSC spalvų gamos aprėpties, tiksliai atkurianti spalvų informaciją.

・Tvirtas ir patvarus dizainas: 2H/3H kietumo danga užtikrina paviršiaus apsaugą ir prailgina gaminio tarnavimo laiką.

„Tianfu“ pritaikyta 7,0 colių 500 nitų IPS TFT LCD ekrano modulio specifikacija

Tianfu 7,0' 500 Nit IPS TFT LCD ekrano modulio informacija

7,0 colių 500 nitų IPS TFT LCD ekrano modulis yra specialiai sukurtas pramoninei įrangai, lauko prietaisams, medicinos prietaisams, transporto priemonėse esančioms sistemoms ir automatikos valdymo skydams, kuriems reikalingas patikimas ekrano funkcionalumas.

Pramoninė automatika ir valdymas

Atvejis: gamyklos gamybos linijos valdymo skydelis

Automobilių gamybos surinkimo linijose šis ekranas naudojamas kaip valdymo terminalas, rodantis gamybos duomenis realiuoju laiku, įrangos būseną ir veikimo gaires. Didelis ryškumas užtikrina aiškų matomumą esant gamykliniam apšvietimui, o platus temperatūros diapazonas prisitaiko prie nekontroliuojamo klimato dirbtuvių aplinkos. IPS technologija leidžia operatoriams tiksliai nuskaityti informaciją įvairiais kampais.

Lauko įranga ir instrumentai

Atvejis: Saulės elektrinės stebėjimo terminalas

Ekranai, sumontuoti lauko stebėjimo spintelėse, turi įveikti tiesioginius saulės spindulius ir temperatūros pokyčius. 500 cd/m² ryškumas ir apsauga nuo akinimo pašalina atspindžio trukdžius, o veikimo diapazonas nuo -20°C iki 70°C prisitaiko prie dienos ir nakties bei sezoninių temperatūrų skirtumų.

Transporto sistemos

Atvejis: transporto priemonėje esančios informacijos rodymo sistema

Naudojamas specialios paskirties transporto priemonių, tokių kaip inžinerinės mašinos ir žemės ūkio įranga, prietaisų ekranams. Platus IPS matymo kampas užtikrina, kad ir vairuotojas, ir šturmanas galėtų aiškiai matyti informaciją, o 25 ms atsako laiko pakanka dinaminiams duomenims, pvz., transporto priemonės greičiui ir degalų lygiui, rodyti.

Medicinos ir testavimo įranga

Atvejis: nešiojamieji medicinos diagnostikos prietaisai

Spalvų tikslumas (72 % NTSC) užtikrina, kad medicininiai vaizdai būtų rodomi tikroviškai. Įprastai juodas režimas sumažina energijos sąnaudas budėjimo režimu ir atitinka medicininės įrangos energijos vartojimo efektyvumo reikalavimus.

Savitarnos terminalai

Atvejis: Lauko savitarnos bilietų automatai

Apsauga nuo akinimo sumažina aplinkos šviesos atspindį, didelis kontrastas leidžia aiškiai atskirti QR kodus ir informaciją apie kainas, o tvirtas paviršiaus apdorojimas apsaugo nuo prisilietimo susidėvėjimo.

Tianfu 7,0' 500 Nit IPS TFT LCD ekrano modulio taikymas

Kokybės užtikrinimo sistema

Gamybos standartai: Pagaminta pagal ISO 9001 kokybės vadybos sistemos sertifikatą

Patikrinimo procesas: 100 % įjungimo bandymas su mėginių ėmimo 72 valandų senėjimo bandymais

Pikselių standartai: atitinka ISO 13406-2 II klasės pikselių defektų standartus

Pakuotės apsauga: Antistatinė ir smūgiams atspari pakuotė, užtikrinanti saugų transportavimą

Patikimumo duomenys

Foninio apšvietimo tarnavimo laikas: įprastai 50 000 valandų (esant 25 °C)

Mechaninis patvarumas: Paviršiaus kietumas 2H/3H, užtikrinantis puikų atsparumą įbrėžimams

Ryšio patikimumas: sąsajos įdėjimo / pašalinimo ciklai ≥ 10 000 kartų

Tinkinimo parinktys ir proceso eiga

Pritaikomi parametrai

1.Sąsajos pritaikymas

◦ Reguliuojami sąsajos kaiščio apibrėžimai

◦ Konvertavimo į LVDS, MIPI ir kitas sąsajas palaikymas

◦ Pasirinktiniai jungčių tipai ir padėtys

2.Optiniai reguliavimai

◦ Pasirinktinis ryškumas (iki 1000 cd/m²)

◦ Spalvų temperatūros reguliavimas (šalta balta / šilta balta)

◦ Speciali antirefleksinė danga

3.Struktūriniai pakeitimai

◦ Priekinio dangtelio dydžio ir tvirtinimo angų reguliavimas

◦ Jutiklinio ekrano pridėjimas (varžinis / talpinis)

◦ Specialios apsaugos priemonės (atsparios vandeniui, dulkėms)

4.Elektros optimizavimas

◦ Mažos galios versijos optimizavimas

◦ Platus įtampos įvesties dizainas (9–36 V)

◦ Integruota galios valdymo grandinė

Standartinis proceso srautas:

Reikalavimų analizė → Sprendimo projektavimas → Prototipo gamyba → Kliento patvirtinimas → Mažų partijų bandomoji gamyba → Patikimumo testavimas → Masinė gamyba → Gamyklos patikrinimas

Įprastas pritaikymo laikas

• Šviesos pritaikymas (sąsajos / ryškumo reguliavimas): 4–6 savaitės

• Vidutinis pritaikymas (jutiklinio ekrano papildymas / struktūrinis koregavimas): 8–10 savaičių

• Gilus pritaikymas (naujas optinis dizainas / specialus pritaikymas aplinkai): 12–16 savaičių

Minimalus užsakymo kiekis

• Standartiniai modeliai: 500 vnt

• Individualūs modeliai: galima derėtis pagal tinkinimo lygį (paprastai 1 vnt.)
