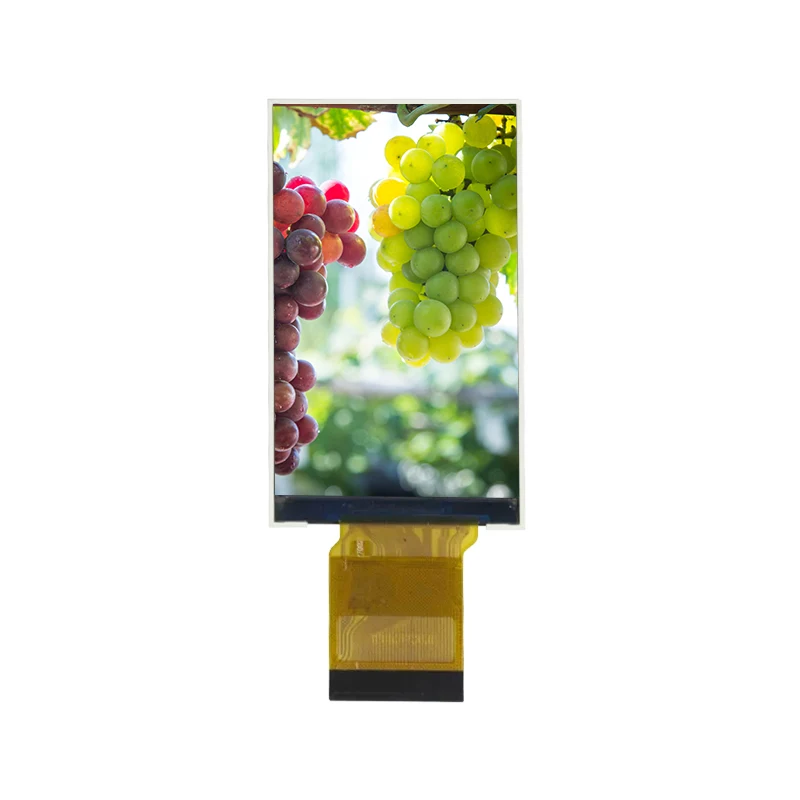

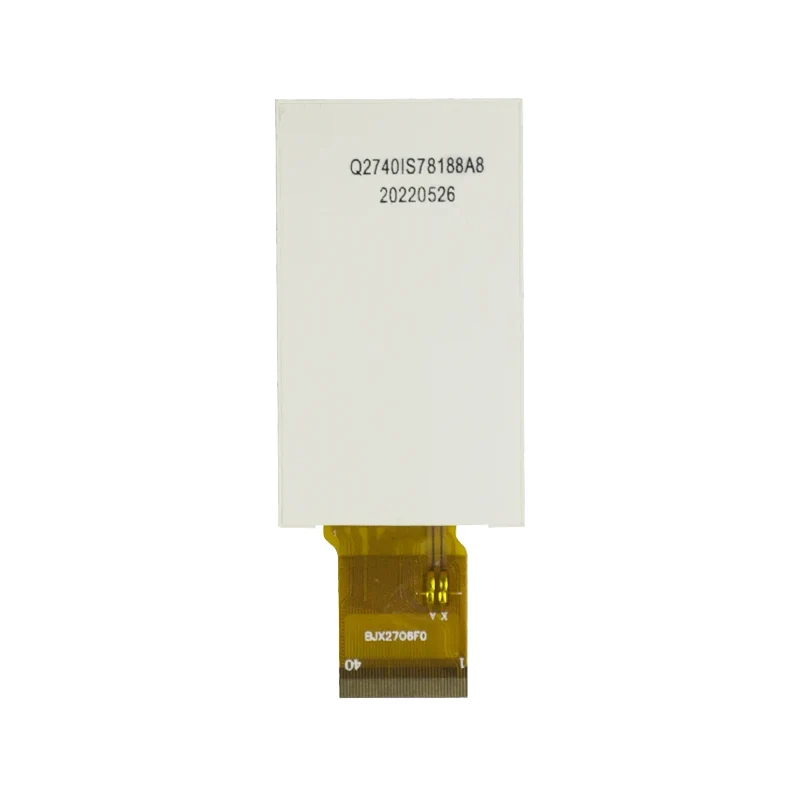

3,92 colio plačios temperatūros IPS TFT LCD ekrano modulis

Kaip profesionalus Kinijos LCD gamintojas ir tiekėjas pagal užsakymą, Tianfu pristato šį 3,92 colio plačios temperatūros IPS TFT LCD ekrano modulį, pabrėždamas aukštą ekonomiškumą ir patikimumą. Šis modulis naudoja ST7796 tvarkyklės IC, turi 320 × 320 skiriamąją gebą ir palaiko 16,7 milijono spalvų, todėl 3,92 colio IPS ekrane su plačiais žiūrėjimo kampais gaunami aiškūs, detalūs ir stabilūs vaizdai. Gaminys pasižymi plačiomis darbinės temperatūros galimybėmis (nuo -20°C iki +70°C), todėl tinka atšiaurioms aplinkoms, pavyzdžiui, lauko, pramonės ir automobilių reikmėms. Jis taip pat palaiko MCU/SPI sąsajas ir platų įtampos diapazoną (2,5 V–3,6 V), todėl idealiai tinka nešiojamiems ir mažos galios įrenginiams.

Ką jis sugeba?

Informacijos vizualizacija realiuoju laiku: aiškiai rodoma grafika, piktogramos, tekstas ir duomenų sąsajos

Žmogaus ir mašinos sąsajos (HMI) branduolys: suteikia vartotojams intuityvią lietimu arba mygtukais pagrįstą interaktyvią sąsają

Mažos galios veikimas: plati įtampos konstrukcija (2,5 V–3,6 V), idealiai tinka akumuliatoriais maitinamiems arba nešiojamiems įrenginiams

Stabilus veikimas plačiame temperatūrų diapazone: patikimai veikia atšiaurioje aplinkoje nuo -20°C iki +70°C, užtikrinant patikimumą lauke, pramonėje ir automobilyje

Specifikacija

Tianfu 3,92 colio plataus temperatūros IPS TFT LCD ekrano modulio informacija

Nešiojami monitoriai: aiškiai rodo širdies ritmą, deguonies kiekį kraujyje ir kraujospūdžio bangas. Rankiniai diagnostikos įrenginiai: ultragarsinio vaizdo gavimo ir kūno temperatūros tikrinimo prietaisų sąsajos

Automobiliai ir transportas

Automobilių centrinio valdymo pagalbiniai ekranai: oro kondicionavimo valdymo ir padangų slėgio stebėjimo ekranas. Elektrinių transporto priemonių prietaisų skydeliai: akumuliatoriaus lygio, greičio ir navigacijos įspėjimų ekranas

Pramoninė automatika ir HMI

Pramoniniai valdymo skydai: PLC būsenos stebėjimas ir gamybos linijos duomenų vizualizacija

Išmanieji namų valdymo ekranai: integruota saugumo, temperatūros valdymo ir apšvietimo sąsaja

Bandymo ir matavimo prietaisai

Osciloskopai ir spektro analizatoriai: bangos formos atvaizdavimas realiuoju laiku

Išmanieji elektros skaitikliai ir energijos valdymas: energijos suvartojimo kreivės ir aliarmo informacijos ekranas

Buitinė elektronika ir išmanieji įrenginiai

Išmanieji laikrodžiai / kūno rengybos įranga: pritaikyta apvaliam vartotojo sąsajos dizainui

Buitinės technikos skydeliai: interaktyvios sąsajos kavos aparatams ir orkaitėms.

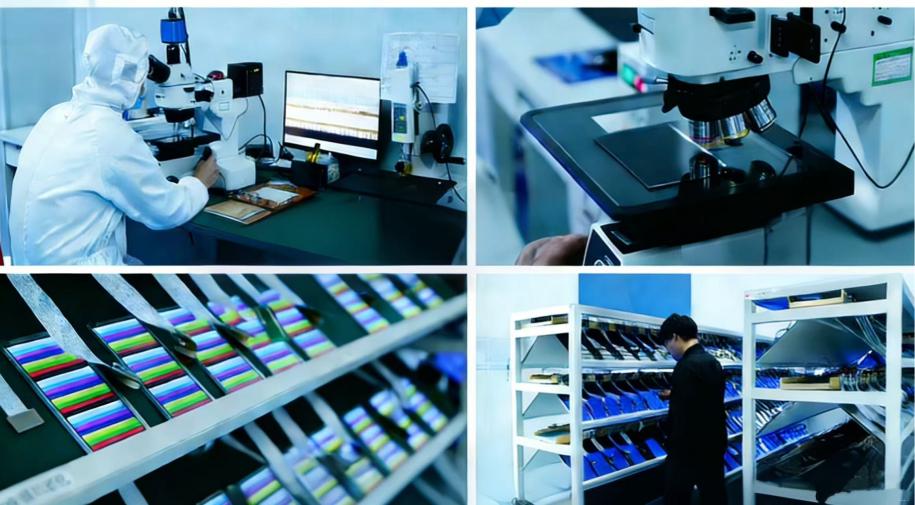

Kokybės kontrolė yra mūsų veiklos pagrindas.

Patikimumo tikrinimas (atitinka pramonės standartus)

Saugojimo aukštoje temperatūroje bandymas: nuolatinis veikimas 240 valandų 80 °C temperatūroje, visas funkcionalumas išlieka po atkūrimo.

Laikymo žemoje temperatūroje bandymas: ilgalaikis poveikis 240 valandų -30 °C temperatūroje, be skystųjų kristalų užšalimo ar funkcinių sutrikimų.

Aukštos temperatūros ir didelės drėgmės veikimo bandymas: Nepertraukiamas veikimas 240 valandų esant 60°C ir 90 % santykiniam drėgniui, be korozijos ar ekrano anomalijų.

Gamybos ir kokybės kontrolės standartai

Visiškai automatizuotas SMT surinkimas: užtikrina pastovią litavimo kokybę.

100 % įjungimo patikra: pikselių testavimas, spalvų vienodumo analizė ir foninio apšvietimo veikimo patikrinimas.

Įdegimo testas: 48 valandos nepertraukiamo veikimo kambario temperatūroje, kad būtų pašalinti ankstyvos stadijos sugedę gaminiai.

Kaip galime pritaikyti LCD ekraną jums?

Tinkinimo paslaugos ir procesų srautas

Pritaikomos parinktys

Sąsajos reguliavimas: SPI/MCU prioriteto konfigūracija ir kontaktų sekos pritaikymas.

Foninio apšvietimo derinimas: ryškumo, spalvų temperatūros (2700–6500 K) ir pritemdymo metodo (PWM / analoginis) tinkinimas.

Paviršiaus apdorojimas: apsauga nuo akinimo, pirštų atspaudų apsauga ir blizgus / matinis laminavimas.

Formos faktoriaus modifikavimas: FPC ilgio ir sąsajos padėties reguliavimas, palaikomas individualus skylių išmušimas.

Jutiklinio ekrano integravimas: varžinis / talpinis jutiklinis ekranas (palaiko iki 10 taškų prisilietimą).

Proceso srautas

Reikalavimų analizė: techninės komandos konsultacijos siekiant patvirtinti skiriamąją gebą, sąsają ir aplinkosaugos reikalavimus.

Sprendimo dizainas: grandinės jungčių schemų ir tvarkyklės inicijavimo kodo pateikimas (suderinamas su Arduino, STM32, Raspberry Pi).

Mėginių gamyba: 3–5 bandinių pristatymas per 5–7 darbo dienas.

Tikrinimas ir derinimas: pagalba tikrinant ekraną, optimizuojant energijos suvartojimą ir tikrinant temperatūros kilimą.

Mažų partijų bandomoji gamyba: pradinė 50–500 vienetų partija, kartu su patikrinimo ataskaitomis.

Masinė gamyba: Pristatymas per 15–20 dienų, pateikiant partijos kokybės dokumentus.
