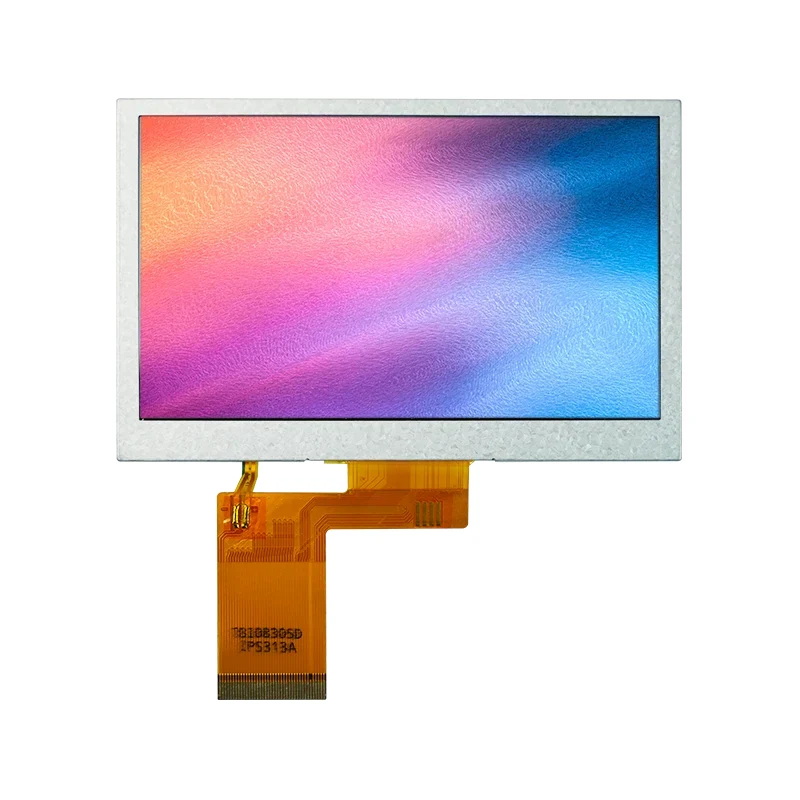

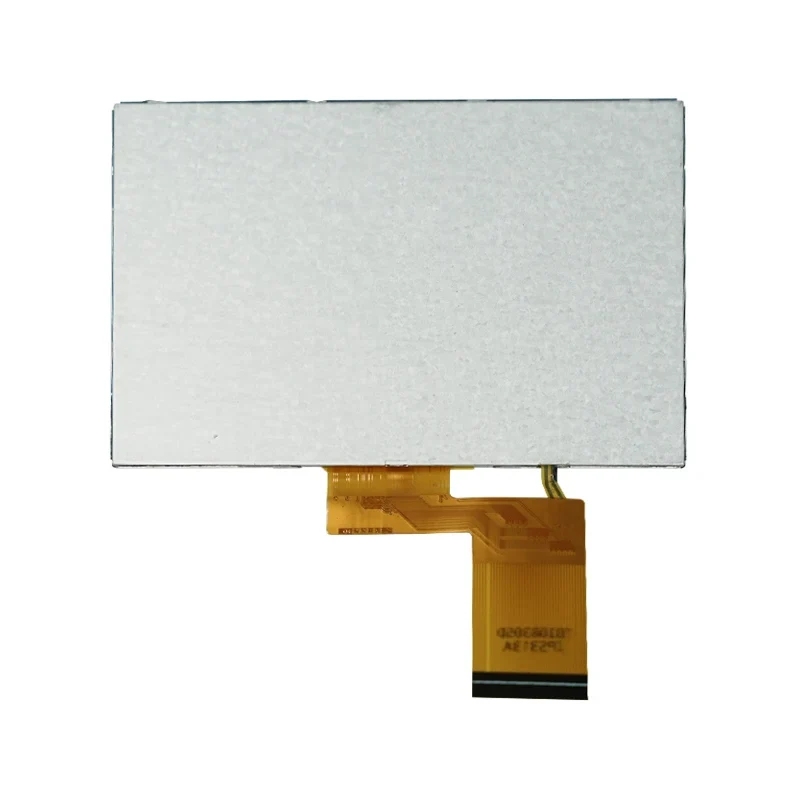

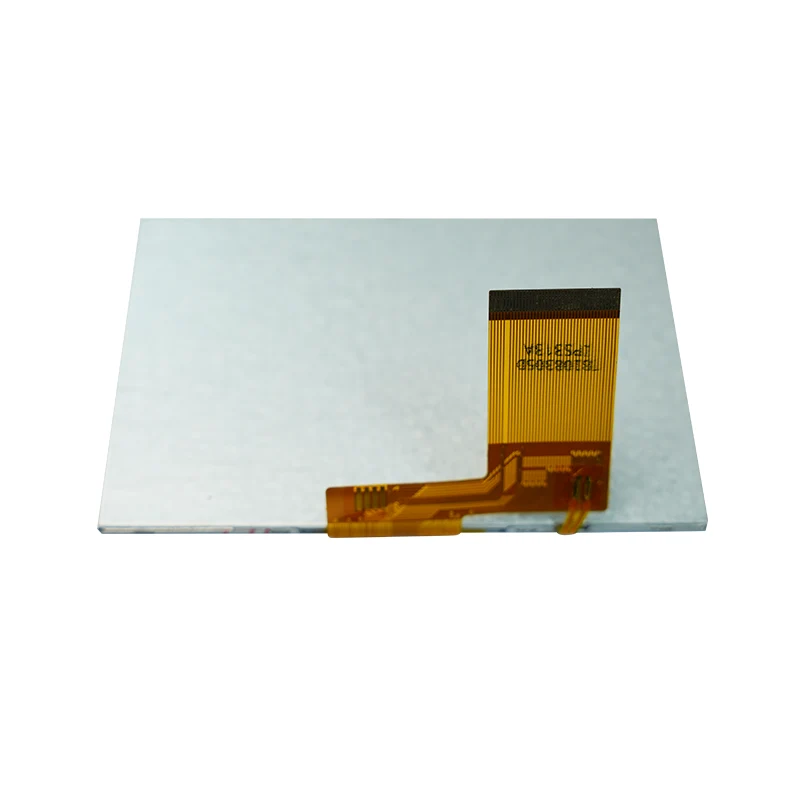

4,3 colio RGB sąsajos IPS TFT LCD ekrano modulis

Pagrindinės galimybės:

• Rodyti dinaminius vaizdus, ​​tekstą ir grafines vartotojo sąsajas (GUI)

• Palaikykite 480 × 272 raišką, užtikrindami aiškų ir skaitomą turinį

• Tiesioginis prijungimas prie pagrindinio valdymo lusto per RGB sąsają, supaprastinant sistemos integravimą

• Didelio ryškumo foninis apšvietimas (įprastinė vertė 620 cd/m²) užtikrina matomumą esant stipriam apšvietimui

• Mažos galios konstrukcija prailgina įrenginio baterijos veikimo laiką

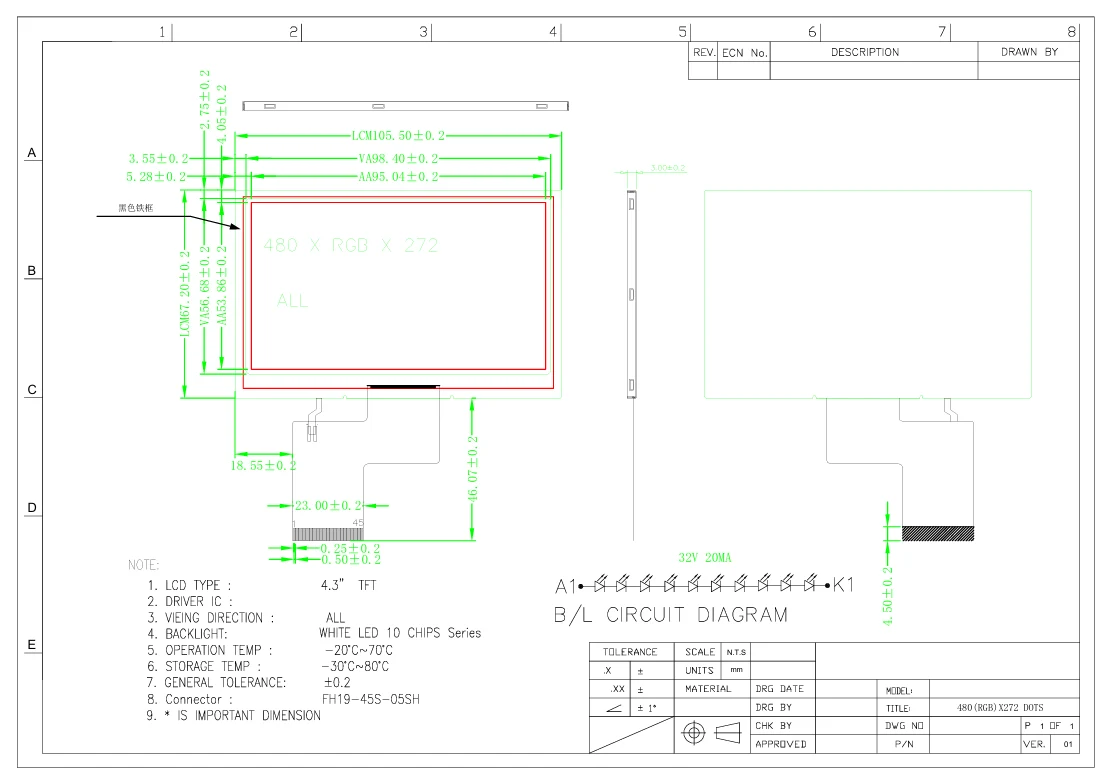

„Tianfu“ pritaikyta 4,3 colio RGB sąsajos IPS TFT LCD ekrano modulio specifikacija

„Tianfu“ pritaikyta 4,3 colio RGB sąsaja IPS TFT LCD ekrano modulio informacija

Šis 4,3 colio RGB sąsajos IPS TFT LCD ekrano modulis yra plačiai naudojamas įvairiose pramonės šakose dėl savo kompaktiško dydžio, didelio ryškumo ir tvirtumo.

Štai keletas tipiškų taikymo scenarijų ir atvejų pavyzdžiai:

Pramoninės automatikos ir valdymo sistemos

• Atvejis: naudojamas gamyklos gamybos linijos stebėjimo terminaluose, kad būtų rodomi gamybos duomenys ir įrangos būsena realiuoju laiku. Esant stipriam aplinkos apšvietimui, didelio ryškumo foninis apšvietimas užtikrina, kad operatoriai galėtų aiškiai perskaityti informaciją.

• Privalumai: Plačios temperatūros veikimas (-10°C~60°C) tinka dirbtuvių aplinkai; greitas atsako laikas (40 ms) palaiko dinaminius atnaujinimus.

Medicinos įranga

• Dėklas: integruotas į nešiojamus medicininės diagnostikos prietaisus, tokius kaip gliukozės matuokliai arba elektrokardiografai (EKG), kad būtų rodomi paciento duomenys ir grafiniai rezultatai.

• Privalumai: didelis kontrasto santykis (1000:1) pagerina vaizdo aiškumą ir padeda medicinos personalui priimti tikslius sprendimus; mažas energijos suvartojimas prailgina įrenginio veikimo laiką.

Buitinė elektronika

• Dėklas: naudojamas išmaniuosiuose namų valdymo skyduose, kad būtų rodoma temperatūra, drėgmė ir įrenginio valdymo sąsajos.

• Privalumai: RGB sąsaja palaiko sodrias spalvas, kad pagerintų vartotojo sąveiką; mažas pikselių žingsnis (0,198 mm) užtikrina puikią vaizdo kokybę.

Automobilių ir transporto sistemos

• Dėklas: naudojamas transporto priemonės informacinėse ir pramoginėse sistemose arba galinių sėdynių ekranuose navigacijos ir medijos turiniui pateikti.

• Privalumai: Vibracijai atspari konstrukcija (remiantis tvirta TFT struktūra) prisitaiko prie transporto priemonės vibracijos; paprastai juodas režimas sumažina akinimą tamsioje aplinkoje.

Įterptoji plėtra ir švietimas

• Atvejis: Naudoja studentai ir inžinieriai kurdami prototipus, pvz., roboto valdymo sąsajas arba daiktų interneto įrenginių ekranus.

• Privalumai: paprasta sąsaja (CLK, HSYNC ir kt.), kad būtų lengva prisijungti prie įprastų mikrovaldiklių (pvz., STM32, Raspberry Pi).

• Išplėstinės programos: POS terminalai, saugos stebėjimo ekranai, išmanieji prietaisų skydeliai ir kt.

Mes surinkome atsiliepimus iš įvairių pramonės šakų gamintojų, kad galėtume visapusiškai įvertinti tikrąjį šio ekrano modulio veikimą. Atminkite, kad patirtis pagrįsta specifikacijomis ir tipinėmis programomis ir gali skirtis priklausomai nuo konkrečios naudojimo aplinkos.

Vizualinis našumas

• Ryškumas ir skaitomumas: naudotojai praneša, kad 620 cd/m² foninis apšvietimas yra pakankamai ryškus lauke arba ryškiai apšviestose patalpose, užtikrinant aiškų turinio matomumą. Įprastas kontrasto santykis 1000:1 pagilina juodą ir šviesina baltą spalvą, pagerindamas bendrą vaizdo patirtį.

• Spalvų našumas: spalvų gama apima 40% ~ 50% (CIE1931), todėl spalvų atkūrimas yra tikroviškas, todėl tinka diagramoms ir vaizdams rodyti. Tačiau profesionalioms grafinio dizaino programoms spalvų gama gali būti ribota.

• Atsakymo laikas: įprastas 40 ms atsako laikas yra pakankamas daugumai statinio ir dinaminio turinio. Nors greitai atkuriant vaizdo įrašą gali atsirasti nedidelis judesio susiliejimas, jis puikiai tinka pramoniniam valdymui ir ne didelės spartos žaidimų scenarijams.

Integracija ir naudojimo paprastumas

• Sąsajos suderinamumas: 24 bitų RGB sąsaja yra plačiai palaikoma, vartotojai praneša apie paprastą integraciją su ARM Cortex-M serijos arba Linux sistemomis. Valdymo signalai (pvz., DEN, DISP) supaprastina laiko konfigūraciją.

• Maitinimo valdymas: platus įtampos įvesties diapazonas (VCC 2,65–3,3 V) leidžia lanksčiai tiekti maitinimą, sumažinant išorinio reguliavimo poreikį. Išmatuotas energijos suvartojimas yra palyginti mažas, o tai prisideda prie energijos vartojimo efektyvumo.

• Dydis ir montavimas: kompaktiškas 4,3 colio dizainas puikiai tinka įrenginiuose, kuriuose erdvė yra ribota. Aktyvus 95,04 mm × 53,86 mm ekrano plotas optimizuoja ekrano ir korpuso santykį.

Aplinkos prisitaikymas

• Temperatūros našumas: veikia stabiliai –10°C–60°C diapazone, o naudotojai patvirtina, kad naudojant lauko įrangą nėra ekrano nukrypimų. Laikymo temperatūros diapazonas -20°C ~ 70°C užtikrina saugumą transportuojant ir sandėliuojant.

• Patvarumas: TFT skydelis ir SC7283 tvarkyklės IC užtikrina patikimą veikimą ir nepranešama apie gedimus pramoninėje vibracijos aplinkoje.

• Klientų atsiliepimų santrauka: „Šis ekranas siūlo gerą kainos ir kokybės santykį, pakankamą ryškumą ir paprastą integravimą. Jis puikiai atitinka mūsų reikalavimus, keliamus mūsų transporto priemonės ekrano projektui. Atsakymo laikas yra priimtinas, o po pardavimo taip pat reaguojama greitai.
