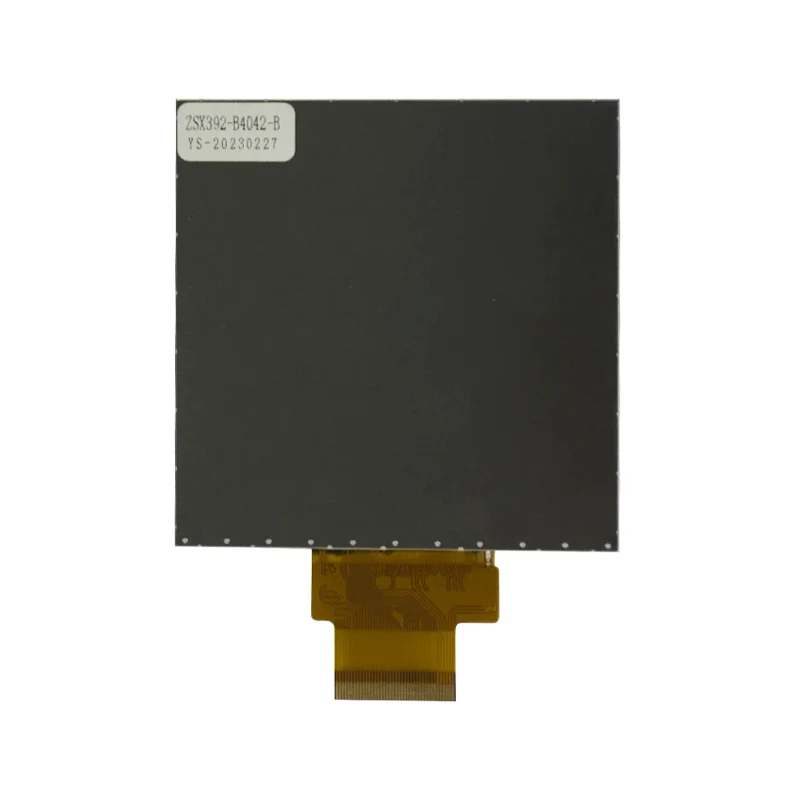

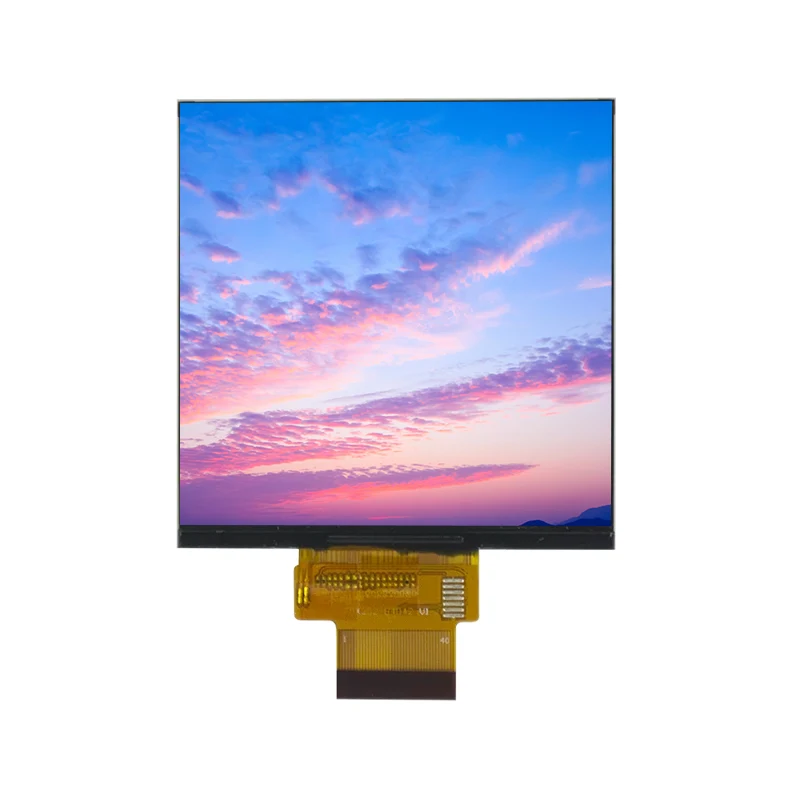

3.97 'pramoninis IPS TFT LCD ekrano modulis

Modulio tipas

3,97 colių IPS TFT (A-SI)

Ekrano skiriamoji geba

480 × 800 (WVGA)

Sąsajos tipas

Mipi

Spalvos gylis

16,7 m spalvos

Vairuotojas IC

ST7796U

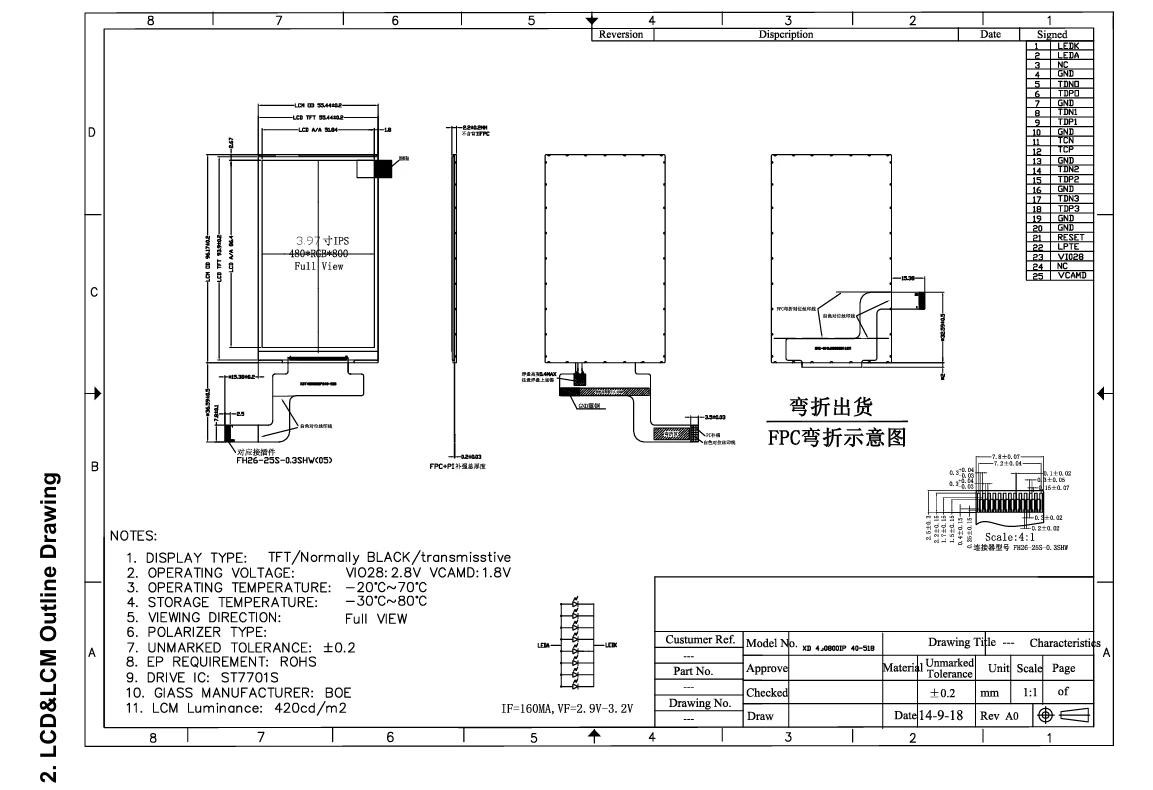

Mechaniniai matmenys

55,44 × 96,17 × 2,2 mm

Aktyvi teritorija

51,84 × 86,4 mm

Darbinė temperatūra

-20 ° C iki +70 ° C.

Sandėliavimo temperatūra

-30 ° C iki +80 ° C.

Elektros specifikacijos

Sistemos įtampa (VDD)

2,5–3,6 v

TFT vartai ant įtampos (VGH)

11,5–17 v

TFT vartų išjungimo įtampa (VGL)

-12–7,6 v

LED į priekį įtampa

24,8 V (3.1V × 8 šviesos diodai)

LED į priekį srovė

160 Ma

Elektro-optinės charakteristikos

Ryškumas (LCM sklidimas)

450 CD / m²

Peržiūros kampas (Cr> 10)

Horizontalus/vertikalus: 80 ° –85 °

Kontrasto santykis

550: 1 (min) - 800: 1 (tipas)

Atsakymo laikas (TR + TF)

35 ms (tipas)

Perdavimas

3,34% - 3,93%

Patikimumo testai

Aukšta temp

80 ° C, 240 valandų

Šiluminis šokas

-40 ° C↔ 85 ° C, 100 ciklų

ESD apsauga

Kontaktas ± 4KV / AIR ± 8KV
