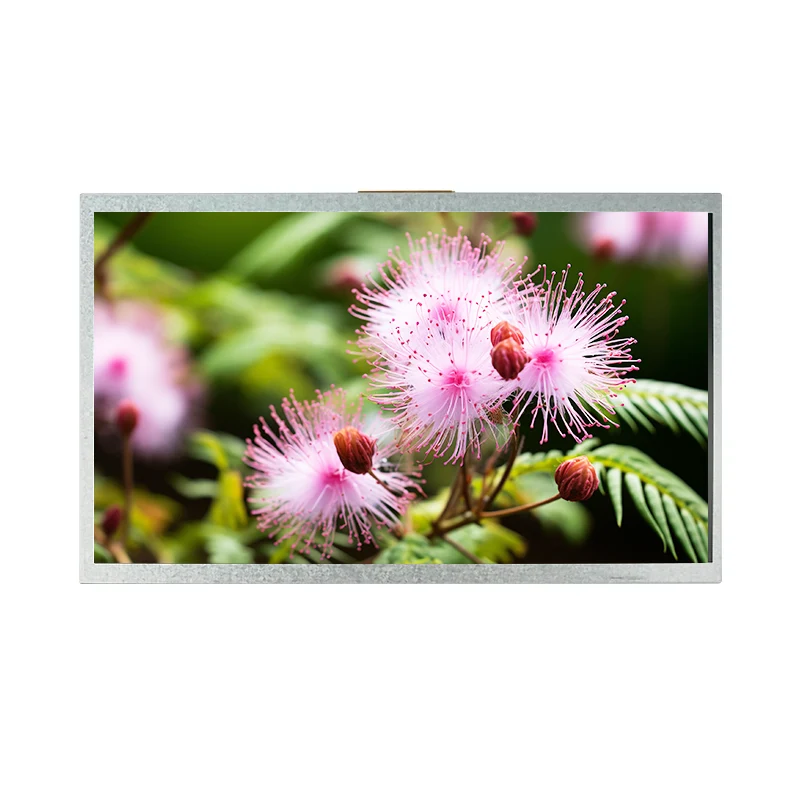

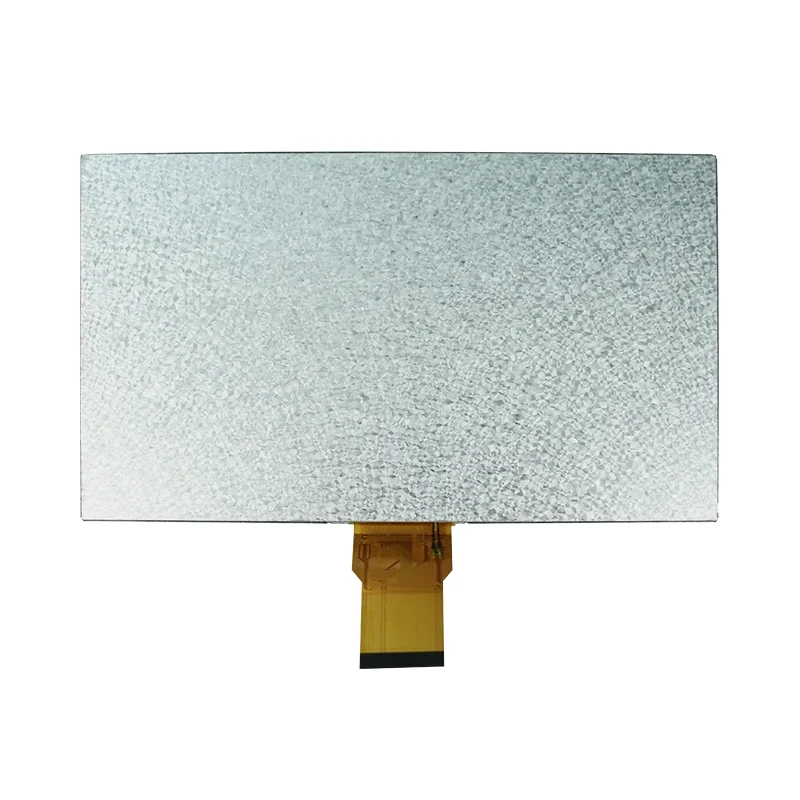

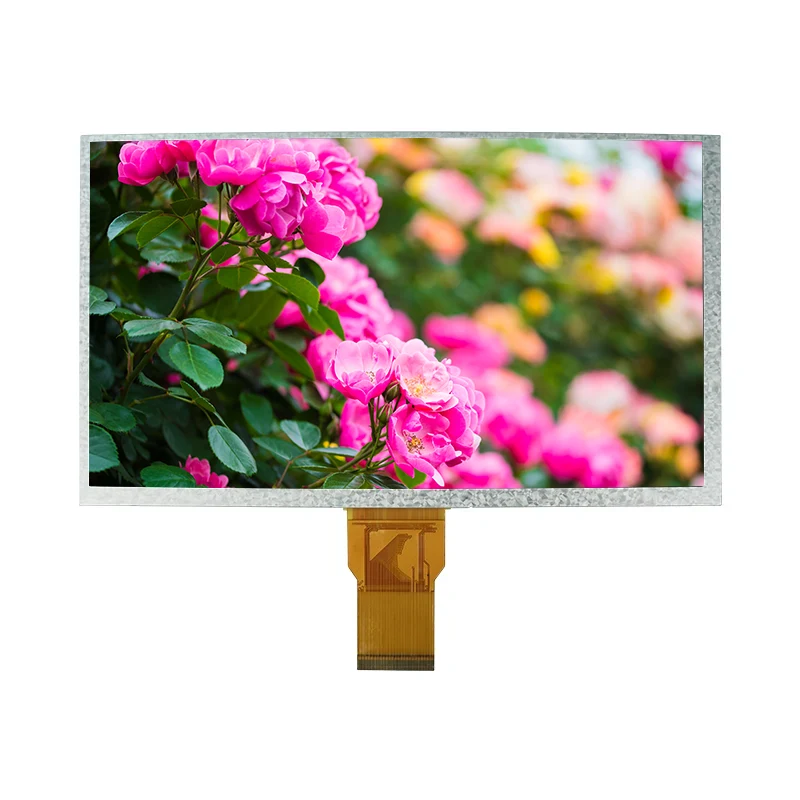

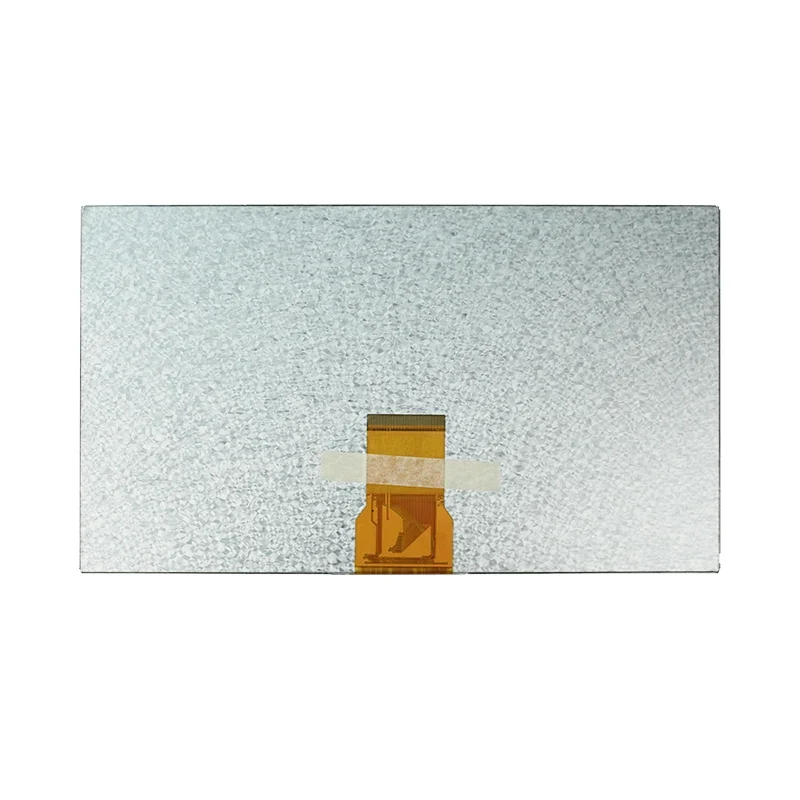

9,0 colių pramoninis HDMI TFT LCD ekrano modulis

Pagrindiniai privalumai – kodėl šis modulis tinka jūsų dizainui

📐WVGA didelės raiškos aiškumas

Aiškumas 800 × 480 pikselių su RGB juostelių išdėstymu užtikrina aiškų vaizdą ir puikų tekstą HMI sąsajoms.

🔌Besiūlis sąsajos suderinamumas

24 bitų lygiagreti RGB (MPU sąsaja) veikia su dauguma pramoninių ir vartotojų valdiklių, sumažindama kūrimo pastangas.

❄️🔥Platus temperatūros diapazonas

Veikia nuo -10 ℃ iki 60 ℃; saugojimas iki -20 ℃. Patikimas nereguliuojamose gamyklinėse grindyse arba lauko aptvaruose.

💡Ilgaamžis foninis apšvietimas

20 000 valandų LED veikimo laikas sumažina prastovų ir pakeitimo išlaidas. 120 cd/m² šviesumas užtikrina puikų skaitymą.

⚙️COGTechnologijos ir mirgėjimo valdymas

Stiklinė pakuotė užtikrina kompaktiškumą, o reguliuojamas VCOM (4,0–4,4 V) leidžia tiksliai sureguliuoti, kad mirgėjimas būtų minimalus.

🛠️Tinkinimas paruoštas

Priimami nedideli bandomieji užsakymai. Pritaikomas FPC, B/L, jutiklinis skydelis ir programinė įranga, kad atitiktų jūsų unikalius reikalavimus.

Techninės specifikacijos

Detalės

Programos ir sėkmės istorijos

Šis 9,0 colių HMI kvadratinis TFT LCD modulis buvo sėkmingai naudojamas įvairiose pramonės šakose. Toliau pateikiami tipiški atvejai ir realūs pavyzdžiai, kai Tianfu Display padėjo klientams pasiekti savo tikslus.

🏭Pramoninė automatika – CNC staklių valdymo pultas

Europos mašinų gamintojui reikėjo tvirto ekrano savo CNC operatoriaus skydui. Plati darbinė temperatūra (nuo -10 ℃ iki 60 ℃) ir COG kompaktiškumas leido sklandžiai integruoti į esamą korpusą. Rezultatas: 30 % sumažėjo lauko gedimų ir supaprastintas surinkimas.

🏥Medicinos įranga – paciento monitoriaus sąsaja

Norėdami paleisti medicinos prietaisą, pateikėme pasirinktinį FPC ir foninio apšvietimo dizainą, kad tiktų jų nešiojamam monitoriui. 350:1 kontrasto santykis užtikrina aiškų bangos formos vaizdą net šviesioje ligoninės aplinkoje. 12 mėnesių garantija suteikė jiems pasitikėjimo dėl reguliavimo reikalavimų.

🏠 Smart Home – Centrinis valdymo skydelis

Išmaniųjų namų integratorius pasirinko šį modulį savo 24 bitų RGB sąsajai, kuri įgalino sklandų animacijos atvaizdavimą. Reguliuojamas VCOM padėjo pašalinti mirgėjimą esant mažam ryškumui, todėl vartotojas pagerėjo

patirtis naudojant naktį.

📊Komercinis kioskas – lauko bilietų pardavimo terminalas

Laikymo temperatūrai esant iki -20 ℃, modulis išgyveno žiemos sąlygas lauko kioskuose. 20 000 valandų foninio apšvietimo eksploatavimo laikas sumažino techninės priežiūros iškvietimus, sumažindamas bendras kliento nuosavybės išlaidas.

Tinkinimo parinktys

• FPC (lanksti spausdintinė grandinė):Pakeiskite kaištį, ilgį arba formą, kad atitiktų jūsų jungtį.
• Foninis apšvietimas (B/L):Sureguliuokite ryškumą, spalvą arba LED išdėstymą pagal konkrečius apšvietimo reikalavimus.
• Jutiklinis skydelis: pridėtivaržinis arba talpinis prisilietimas su pasirinktine perdanga.
• Programinė įranga ir sąsaja:Iš anksto įkelkite inicijavimo sekas arba prisitaikykite prie nestandartinių MCU laiko.
• Dengiamasis stiklas ir optinis klijavimas:Siekiant didesnio patvarumo ir optinio aiškumo.

Mūsų gamybos ir kokybės srautas

1. Dizaino ir inžinerijos apžvalga:Mūsų komanda dirba su jūsų schemomis, kad patikrintų suderinamumą ir pasiūlytų optimizavimą.

2. Prototipų kūrimas (2–3 savaitės):Mažos partijos pavyzdžiai patvirtinimui; iteraciniai koregavimai pagal poreikį.

3. Patikimumo tikrinimas:Kiekvienai partijai atliekami temperatūros ciklo, vibracijos ir foninio apšvietimo senėjimo bandymai, siekiant užtikrinti, kad būtų laikomasi specifikacijų.

4. Masinė gamyba (3–6 savaitės):COGsujungimas, FPC surinkimas, foninio apšvietimo integravimas ir optinis patikrinimas.

5.100 % išeinantis patikrinimas:Galutinė elektrinė, optinė ir vizualinė patikra. Partijos atsekamumo įrašai saugomi 5 metus.

Taip pat teikiame visą dokumentaciją, įskaitant duomenų lapus, inicijavimo kodą ir bandymų ataskaitas – tai suteikia jūsų inžinieriams galimybę užtikrintai integruotis.
