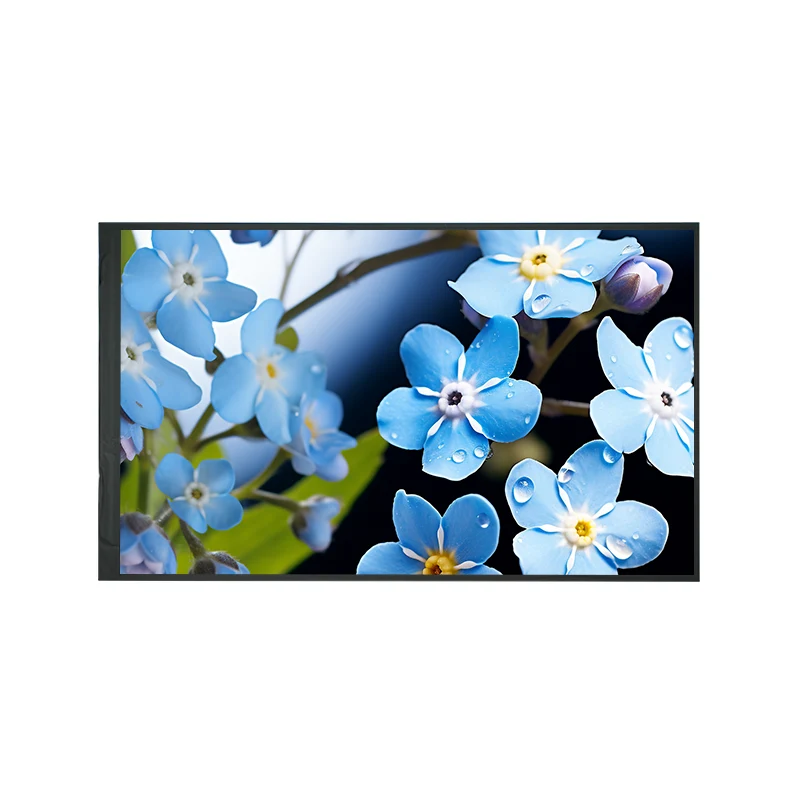

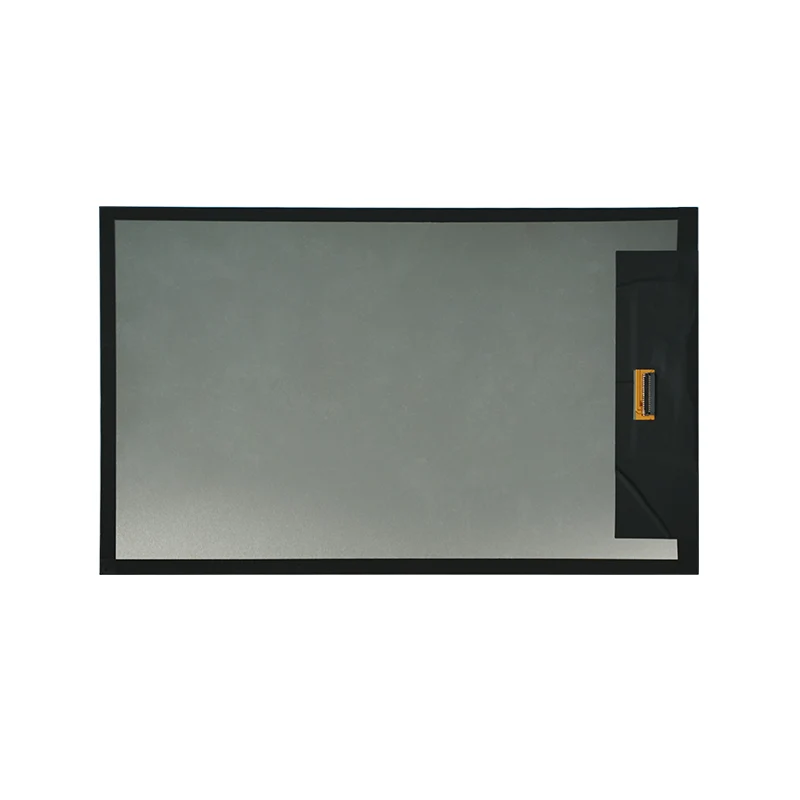

8.0 'Pramoninis IPS HD TFT LCD ekrano modulis

Ekrano tipas

8,0 colio perdavimo A-SI TFT-LCD (IPS technologija)

Rezoliucija

800 (RGB) × 1280 (WXGA)
16,7 m spalvos

„Pixel Details“

• Pixel žingsnis: 44,85 μm (H) × 134,55 μm (V)
• Sutvarkymas: RGB vertikali juostelė

Rodymo našumas

• Luminance: 280 CD/m² (tip.)
• Kontrasto santykis: 1200: 1 (tip.)
• Atsakymo laikas: 30ms (tip.)
• Žiūrėjimo kampas: 80 ° (h/v)

Galios reikalavimai

• Analoginis tiekimas (VCI): 2,5–4,8 V
• Sąsajos tiekimas (IOVCC): 1,65–3,6 V
• Foninio apšvietimo srovė: 140MA (tip.)
• Galios sekos tolerancija: 120ms („SLPOUT“ režimas)

Sąsaja

• Tipas: MIPI DSI (tik vaizdo režimas)
• Konfigūracija: 4 duomenų juostos + 1 laikrodžio juosta
• Vairuotojas IC: JD9365DA
• Iš naujo nustatyti logiką: „Active-Low RST PIN“

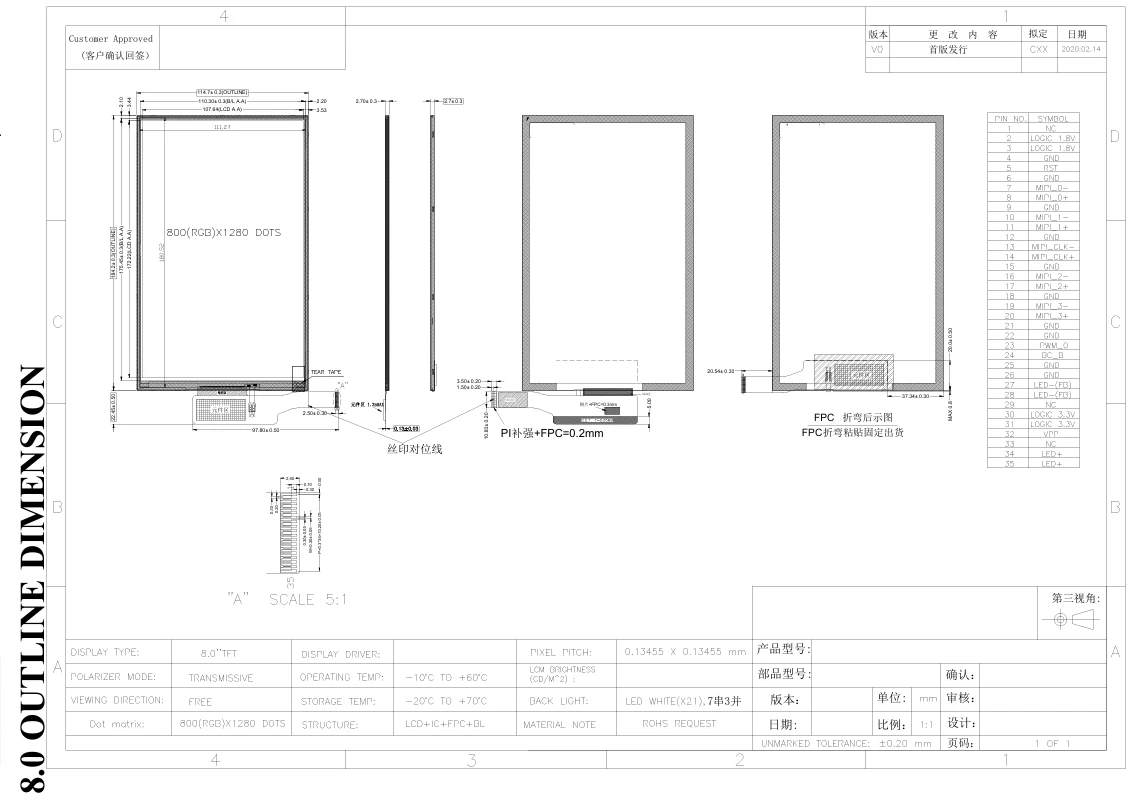

Mechaninės savybės

• Matmenys: 114,7 × 184,2 × 2,7 mm (L × W × H)
• Aktyvus plotas: 107,64 × 172,22 mm
• Svoris: TBD (tip.)

Patikimumo tikrinimas

• Darbinė temp: -20 ° C iki +60 ° C
• Sandėliavimo temp: -30 ° C iki +70 ° C
• Drėgmė: 90% RH esant 60 ° C (96 val.)
• Šiluminis šokas: 30 ciklų (-20 ° C↔+80 ° C)

Foninio apšvietimo blokas

• Tipas: vienas šviesos diodas (šoninė šviesa)
• Į priekinė įtampa: 9,6 V (tip.)
• Gyvenimas: TBD
• Valdymas: PWM pritemdymas per 23 kaištį
