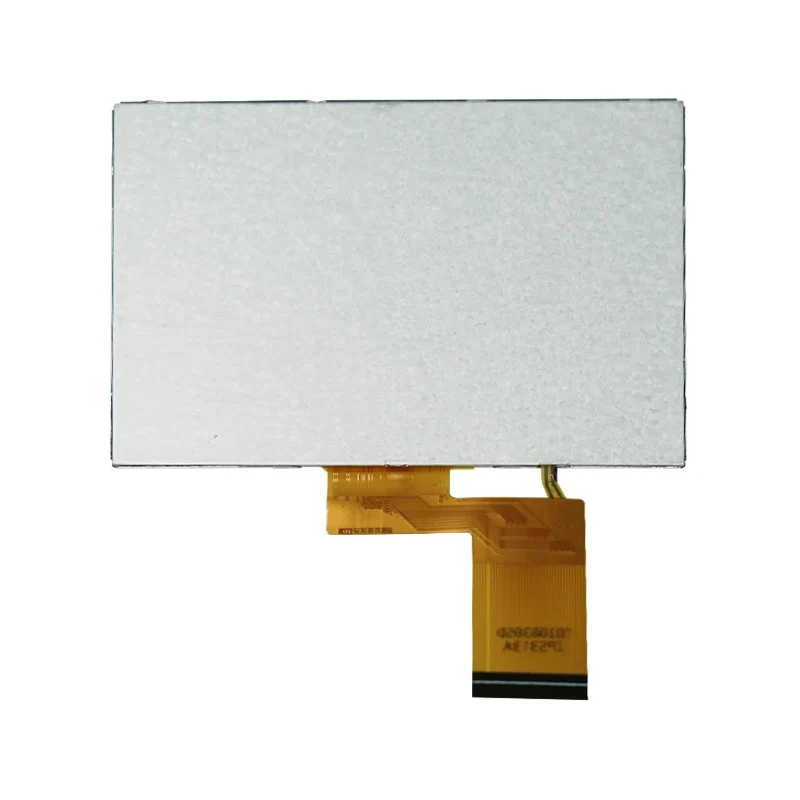

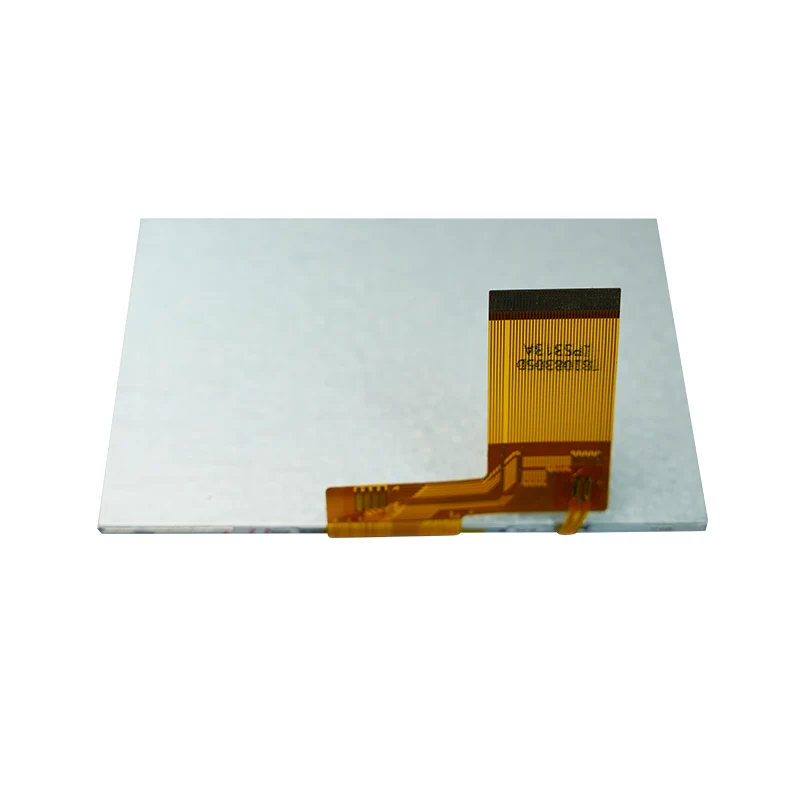

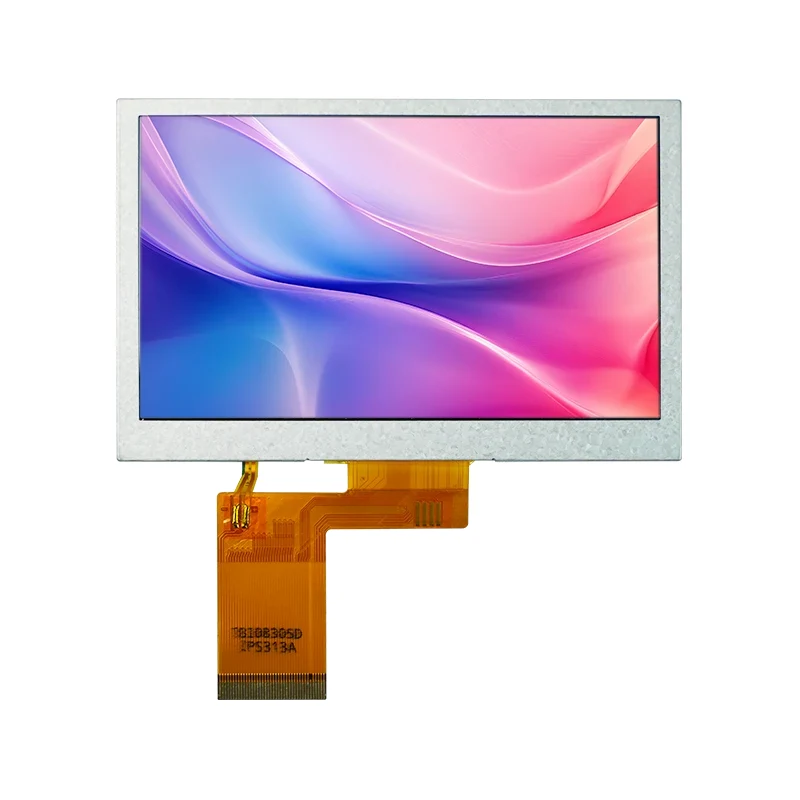

4,3 colio paprastai balto kvadrato TFT LCD ekrano modulis

Pagrindinės funkcijos ir taikymo scenarijai:

• Tikslus atsparus prisilietimas: palaiko vieno taško prisilietimą, idealiai tinka pirštinėms arba rašiklio įvedimui pramoninėje aplinkoje.

• Plačios temperatūros veikimas: veikia stabiliai nuo -10°C iki +60°C, tinka atšiaurioms sąlygoms.

• Efektyvus SPI ryšys: Pritaikyta SPI (CS/SCL/SDA) sąsaja stabiliam duomenų perdavimui ir MCU išteklių taupymui.

• Universalus ekranas: palaiko spalvotą RGB ekraną būsenai rodyti, duomenų vizualizavimui ir vartotojo sąsajoms.

• Plačios taikymo sritys: pramoninės HMI plokštės, nešiojama testavimo įranga, transporto priemonėse esančios ekranų sistemos ir išmanieji pastato valdymo terminalai.

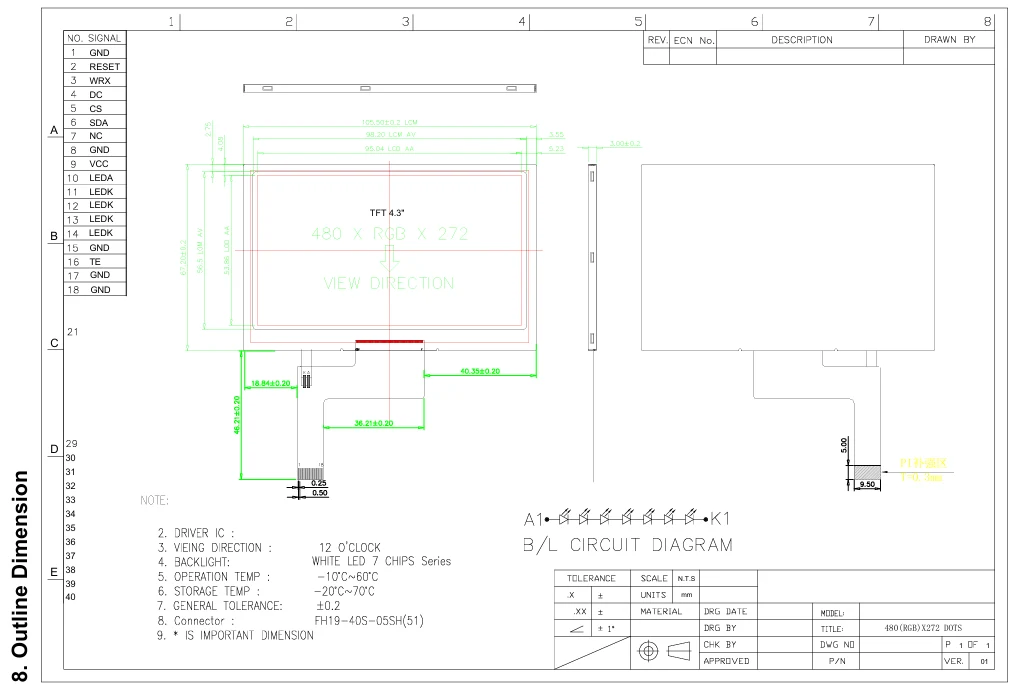

„Tianfu“ pritaikyta 4,3 colio paprastai balto kvadratinio TFT LCD ekrano modulio specifikacija

Tianfu 4,3 colio paprastai balto kvadratinio TFT LCD ekrano modulio informacija

1 klausimas: kuriuos pagrindinius valdymo lustus palaiko šis ekranas?

A: Šis modulis naudoja standartinę SPI sąsają ir yra suderinamas su dauguma įterptųjų platformų, įskaitant STM32, ESP32, Raspberry Pi Pico, Arduino (reikalingas lygio perjungimas) ir įvairiais pramoniniais PLC.

2 klausimas: kuo skiriasi varžinis jutiklinis ekranas ir talpinis jutiklinis ekranas? Kuris labiau tinka mano programai?

A: Atsparus ekranas veikia pagal slėgio jutimą ir palaiko prisilietimą pirštinėmis, rašikliais ar bet kokiu objektu, todėl jis labiau tinka pramoninei aplinkai, medicinos prietaisams ar scenarijams, kai reikia tiksliai bakstelėti. Talpinis ekranas palaiko tik prisilietimą pirštu, bet siūlo kelių palietimų galimybę. Jei jūsų programai reikia dirbti su pirštinėmis arba gali būti užteršta alyva / vandeniu, atsparus ekranas yra patikimesnis pasirinkimas.

3 klausimas: kaip suprasti žiūrėjimo kampo parametrus? Mano įrenginys bus žiūrimas kampu – ar jis veiks?

A: Šio modulio horizontalus matymo kampas yra 60°–70°, o vertikalus – 45°–60°, tinkamas žiūrėjimui iš priekio arba nedideliu kampu. Jei jūsų įrenginį reikia žiūrėti dideliais kampais (pvz., iš šono), rekomenduojame pasirinkti IPS plataus matymo kampo modelį.

4 klausimas: ar darbinės temperatūros diapazonas nuo -10°C iki 60°C apima foninio apšvietimo šildymo poveikį?

A: Taip, šis temperatūros diapazonas taikomas bendrai modulio darbinei temperatūrai ir jau apima foninio apšvietimo šildymą. Eksploatuojant ekstremaliose temperatūrose, rekomenduojama atlikti bandymus tikroje tikslinėje aplinkoje. 5 klausimas: ar man reikia įsigyti papildomą tvarkyklės plokštę arba valdiklį?

A: Tai integruotas ekrano ir lietimo modulis, kuriame jau yra ekrano tvarkyklė ir jutiklinis valdiklis. Jums tereikia prijungti jį prie pagrindinio valdiklio per SPI ir RGB sąsajas.

Jau 16 metų esame LCD ekranų gamintojai, kurių kokybės kontrolė yra mūsų vardo sinonimas.

• Prieš išsiunčiant visiems moduliams atliekamas 72 valandų įdegimo bandymas ir visų parametrų funkcinė patikra.

• Naudojami pramoninio lygio komponentai, atitinkantys RoHS aplinkosaugos standartus.

• Pagaminta pagal ISO 9001 sertifikuotą kokybės vadybos sistemą.

Gamybos ir testavimo aplinka

• Surinktas 1000 klasės švarioje patalpoje, kad ekrano zonoje nebūtų dulkių.

• Individualus negyvų pikselių (baltų/juodų) ir linijų defektų patikrinimas.

• Jutiklinio ekrano tiesiškumo kalibravimas ir funkcinis patikrinimas.

Patikimumo įsipareigojimas

• 20 000 valandų MTBF, remiantis tipiniais darbo aplinkos bandymo duomenimis.

• 12 mėnesių garantija, apimanti medžiagų ir gamybos defektus.

• Palaikoma patikimumo bandymo ataskaitų apimties užsakymai.

Mūsų palaikymas sukurtas taip, kad būtų sklandus ir aktyvus. Esame čia ne tik norėdami išspręsti problemas, bet ir užtikrinti, kad jūsų operacijos niekada nenutrūktų.

Techninės pagalbos sistema

Techninė dokumentacija: yra visi duomenų lapai, pastabos apie taikymą ir informaciniai projektai.

Greitas atsakymas: į techninius užklausimus atsakoma per 24 valandas darbo dienomis.

Tinkinimo paslaugos: palaikomas ribotas tinkinimas, pvz., FPC ilgis, jungties tipas ir foninio apšvietimo reguliavimas.

Garantijos politika

Garantinis laikotarpis: 12 mėnesių nuo gavimo datos.

Aprėptis: ekrano sutrikimai, lietimo gedimai ir sąsajos gedimai, kuriuos sukelia ne žmogiškieji veiksniai.

Taisymo procesas: pateikite gedimo aprašymą → Techninės pagalbos patvirtinimas → Sutvarkykite remontą arba pakeitimą.

Logistika ir pristatymas

Standartinė pakuotė: antistatinis maišelis + tinkintas lizdinės plokštelės dėklas + smūgiams atspari dėžutė.

Nuolatinė paslauga

Stabilus tiekimas: garantuotas tiekimo stabilumas per visą gaminio gyvavimo ciklą.

Atnaujinimo kelias: suderinamo produkto atnaujinimo rekomendacijos.

Išteklių atnaujinimai: reguliarūs techninės dokumentacijos ir DUK bibliotekos atnaujinimai.
