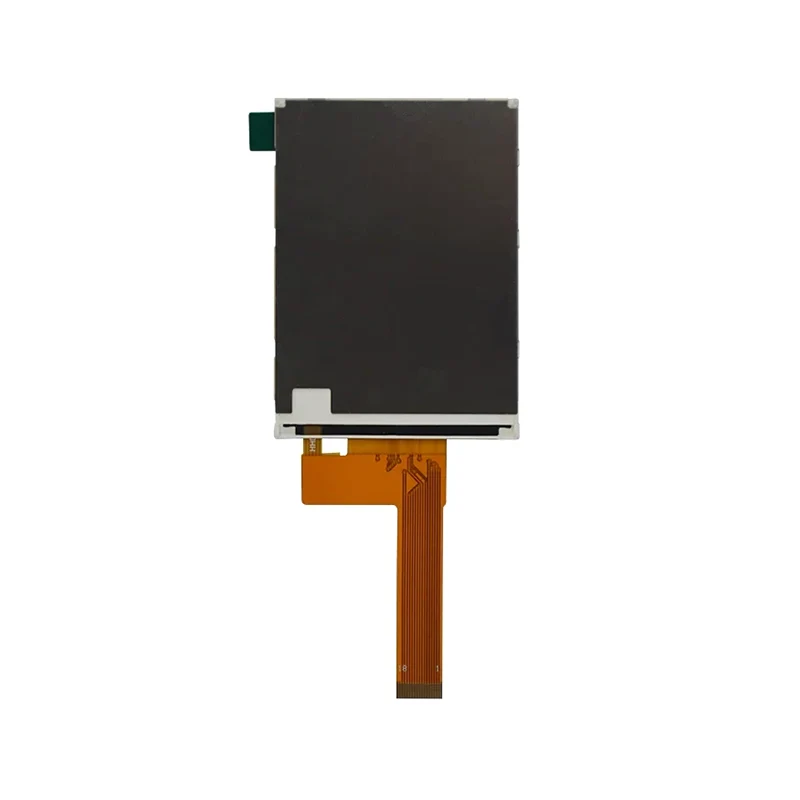

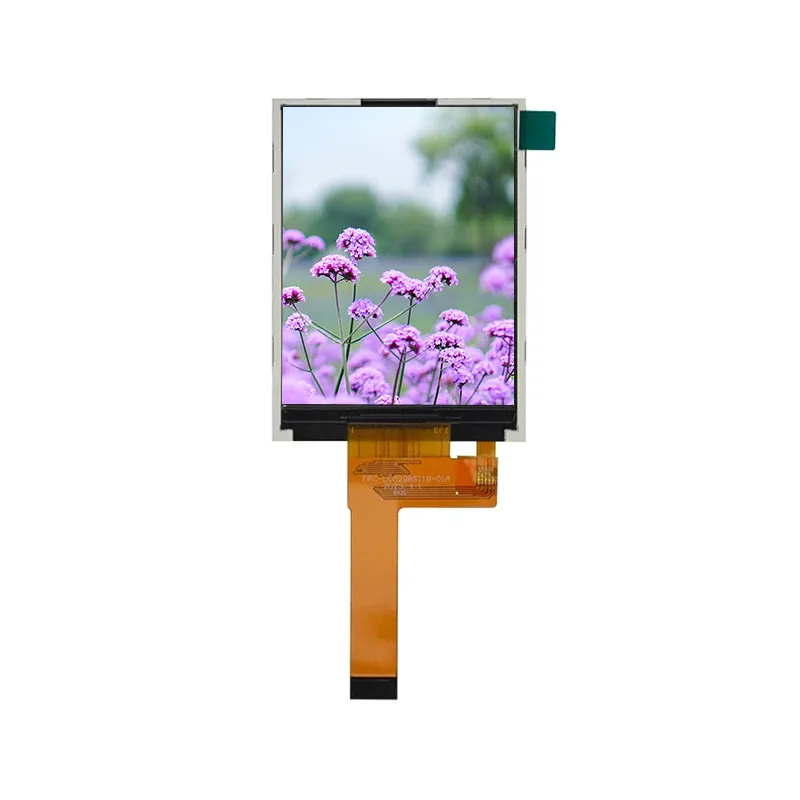

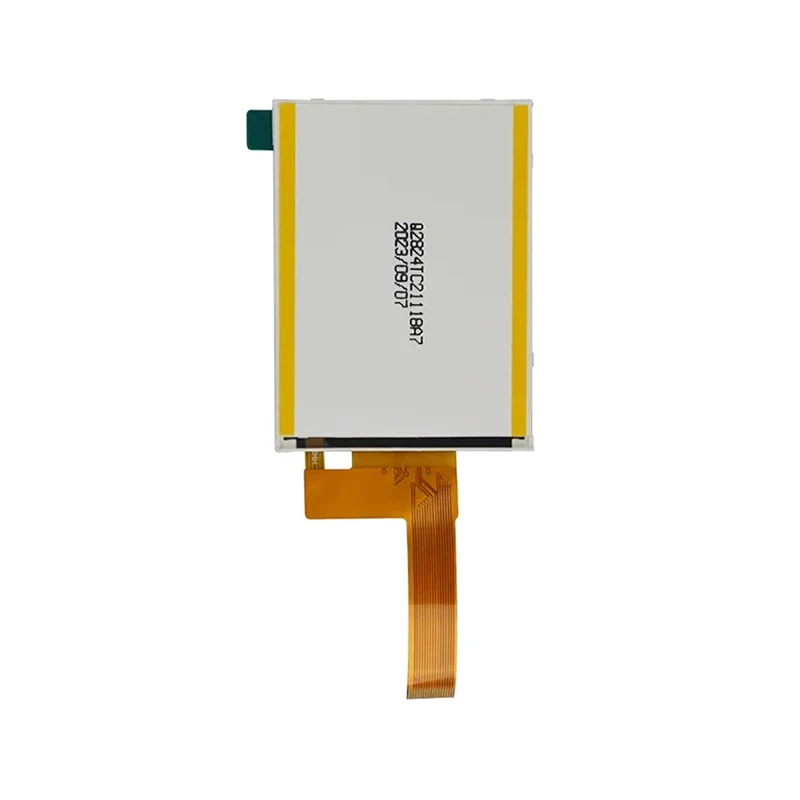

2.8 'OEM kvadratinis TFT talpinis jutiklinio ekrano modulis

Ekrano tipas

2.8 "Projektuotas talpinis jutiklinis skydelis (stiklas/stiklas)

Rezoliucija

240 × 320 pikselių (grafinė taško matrica)

Aktyvi teritorija

43,20 mm (W) × 57,60 mm (H)

Vairuotojas IC

ST7789V

Loginė įtampa (VCC)

2,5–3,6 V (3,3 V tipo)

Įvesties įtampa (Will/VIH)

Žemas: GND - 0,2 × VCC / Aukštas: 0,8 × VCC - VC

Foninio apšvietimo konfigūracija

4 balti šviesos diodai lygiagrečiai (80 mA 3,2 V)

Foninio apšvietimo ryškumas

250–300 CD/m² (tipo 280 CD/m²)

Metmenys

50,0 mm (w) × 69,20 mm (h) × 2,9 mm (t)

Darbinė temperatūra

-20 ° C iki +70 ° C (90% RH maks.)

Sandėliavimo temperatūra

-30 ° C iki +80 ° C (80% Rh max)

Kontrasto santykis

500: 1 (tipiška)

Atsakymo laikas

16ms (tipiška)

Peržiūra

- horizontalus: ± 45 ° (cr≥10)
- Vertikali (viršutinė/apačia): 50 °/20 ° (Cr≥10)

Spalvos gama (CIE 1931)

Balta: (0,301x, 0,337Y)
Raudona: (0,621x, 0,332y)
Žalia: (0,294x, 0,577Y)
Mėlyna: (0,141x, 0,157Y)

Perdavimas

6,4% (tipiška)

Sąsajos tipas

- 8 bitų MCU paralelė (8080 laikas)
-3 eilučių 9 bitų serija
-2 duomenų juostos serija
-4 eilučių 8 bitų serija

Standartiniai produktai

Individualūs produktai

Užsisakykite kiekį

Pristatymo laikas

Pritaikymo tipas

Pristatymo laikas

1-30 vnt

Iškart

B/l & fpc & tp

per 5 savaites

31–100 vnt

1 savaitė

B/l & fpc & tp

per 5 savaites

101-500 PCS

per 2 savaites

B/l & fpc & tp

per 5 savaites

501–1000 vnt

per 3 savaites

B/l & fpc & tp

 per 5 savaites

1001-5000 vnt

per 3 savaites

BL & FPC & TP

per 6 savaites

5000 ir daugiau kompiuterių

per 4 savaites

BL & FPC & TP

per 6 savaites
